TFT LCD 1.8 SPI ILI9163/ST7735R

Бесплатная доставка по всей России*
Возможно забрать из офиса сегодня до 20:00

Цена: 469 руб

На складе: 52 шт

Доставка:

Забрать из офиса
Сегодня до 20:00
Доставка в салон Евросеть
От 2 дней
Доставка в пункт выдачи
От 1 дня
Отправим Почтой России
Через 1 день

Характеристики TFT LCD 1.8 SPI ILI9163/ST7735R

Артикул 1306001005

Описание

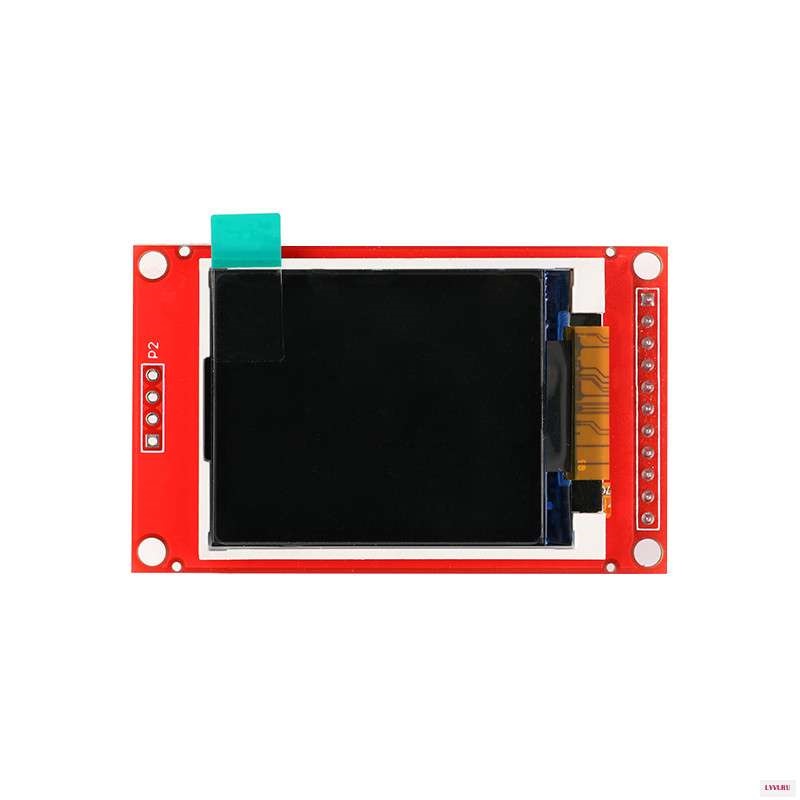

TFT Дисплей диагональю 1.8 дюйма.
Разрешение 128*160
На обратной стороне платы установлен разъем для SD.
Контроллер ILI9163/ST7735R
Напряжение питания 3,3В

Даташит на ILI9341 http://yadi.sk/d/c8fdmr1KFPEyH
Библиотека Arduino TFTv2 https://github.com/gmtii/ili9341-arduino

Описание выходов:

    GND    земля
    VCC    питание 5В
    NC    -
    NC    -
    NC    -
    RESET    сброс
    A0    линия команд
    SDA    линия данных
    SCK    тактовый сигнал
    CS     выбор устройства
    SCK    такт. SD
    MISO    данные вых. SD
    MOSI    данные вх. SD
    CS    выбор устр. SD
    LED     подсветка
    LED-    подсветка земля
