Sensor Shield V4
Цена: 289 руб
Доставка:
Забрать из офиса |
До 20:00 (пн-пт), 16:00 (сб) |
Доставка в салон Евросеть/Связной |
От 2 дней |
Доставка в пункт выдачи |
От 1 дня |
Отправим Почтой России |
Через 1 день |
Характеристики Sensor Shield V4
Артикул | 0302046002 |
Описание
Каждый функциональный модуль имеет порт с питанием.
Габариты 69 × 57 × 18 mm
Напряжение питания: 5 В
Рекомендованное входящее напряжение: 7 – 12 В
Исходящее напряжение: 6 – 20 В
Количество цифровых выходов: 13
Количество аналоговых входов: 6
Доступные интерфейсы: I2C, UART
Дополнительная информация

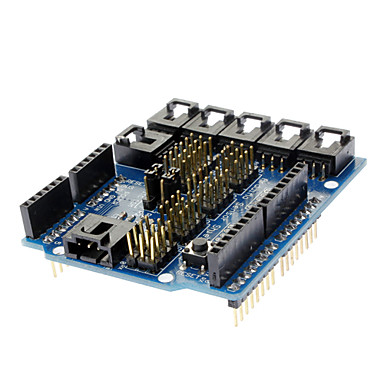

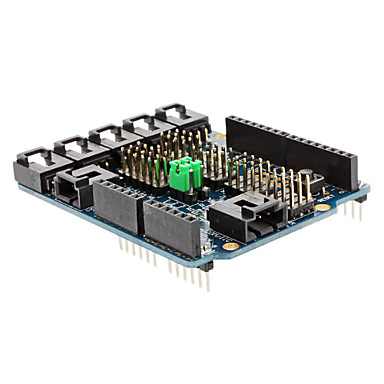

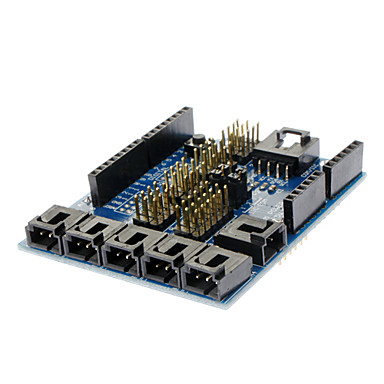

Sensor Shield v 4.0 представляет собой надстройку для плат Arduino, разветвляющую каждый пин отладочной платы для практичного подключения трёхпроводных модулей датчиков.
Все 13 цифровых портов Arduino выведены на трёхконтактные гребёнки с распиновкой, схожей с распиновкой сервоприводов – земля, плюс питания, сигнал. Это позволяет подключать как собственно серво, так и различные датчики, требующие питания и выводящие показания по одному проводу.
Аналоговые пины выведены на специальные разъёмы для быстрого подключения. Они также имеют «серво»-распиновку.
На плате установлен ещё один четырёхпиновый разъём, к которому можно подвести либо IIC, либо UART, выставив нужные джамперы на шилде.
