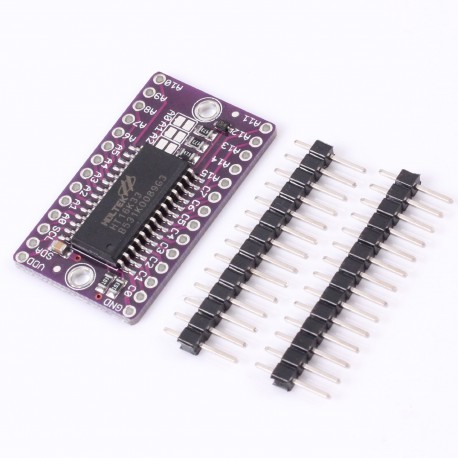

Модуль контроллера LED матрицы на HT16K33

Бесплатная доставка по всей России*
Возможно забрать из офиса до 20:00 (пн-пт), до 16:00 (сб)

Цена: 234 руб

На складе: 4 шт

Доставка:

Забрать из офиса
До 20:00 (пн-пт), 16:00 (сб)
Доставка в салон Евросеть/Связной
От 2 дней
Доставка в пункт выдачи
От 1 дня
Отправим Почтой России
Через 1 день

Характеристики Модуль контроллера LED матрицы на HT16K33

Артикул 1305001037

Описание

Габариты    36 × 21 × 2 mm
Микросхема:    Holtek HT16K33
Напряжение питания: 4.5 – 5.5 В
Максимальный ток:    до 2 мА (до 10 мкА в режиме ожидания)
Интерфейс:    I2C
Скорость передачи данных:    400 КГц
Разрешение:    16 x 8
Управление яркостью:    16 шагов

Дополнительная информация

HT16K33 – функциональный драйвер светодиодов, рассчитанный на матрицу 16×8. Также он поддерживает подключение и считывание матричной клавиатуры размером до 13×3.

Микросхема работает от напряжения от 4.5 до 5.5 В и потребляет в активном режиме до 2 мА, в режиме ожидания до 10 мкА. Уровни интерфейса связи с микроконтроллером – 5 В, не совместимы с 3.3 В.

Управление осуществляется посредством интерфейса IIC на скорости до 400 КГц.

Микросхема позволяет управлять яркостью светодиодов – всего 16 шагов управления.

На модуле имеется 3 футпринта для запайки перемычек (для изменения адреса устройства на шине IIC), что позволяет подключить на одну шину до 8 устройств (всего 1024 сегмента или 128 7-сегментных индикаторов с точкой).
https://github.com/adafruit/Adafruit_LED_Backpack
