1303001026

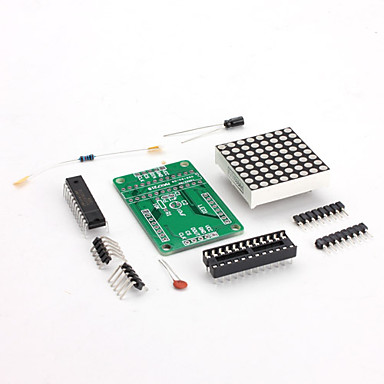

Набор для самостоятельной пайки.

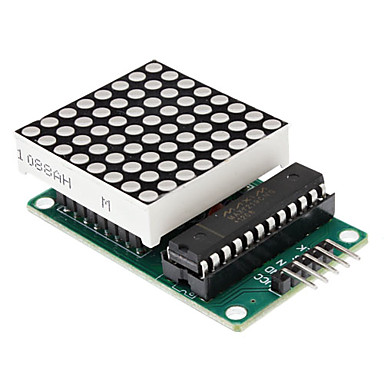

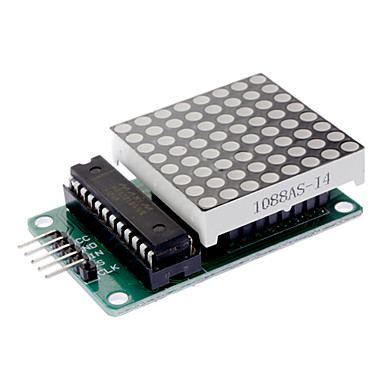

Светодиодная матрица 8x8
Микросхема MAX7219
Удобный последовательный интерфейс управления матрицей.

У модуля есть пять выводов на каждой стороне. С одной стороны данные входят в модуль, с другой стороны данные выходят из модуля и передаются в следующий. Это позволяет соединять матрицы у цепочку.

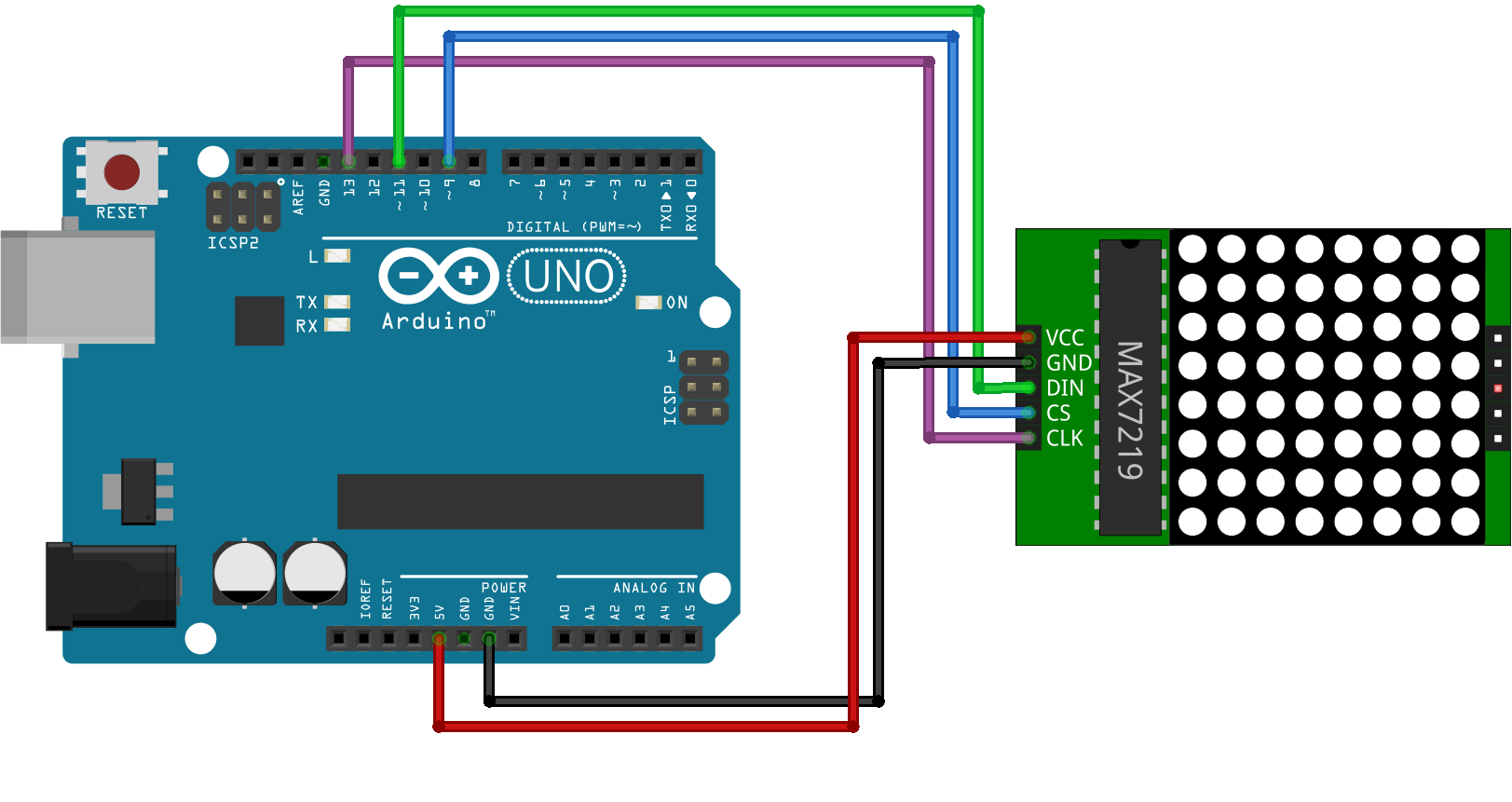

Входной разъем:

VCC, GND — питание;
DIN — вход данных;
CS — выбор модуля (chip select);
CLK — синхроимпульс.
Выходной разъем:

VCC, GND — питание;
DOUT — выход данных;
CS — выбор модуля (chip select);
CLK — синхроимпульс.
Работает модуль от напряжения 5 Вольт.
