Модуль монитора тока INA219 I2C

Модуль монитора тока INA219 I2C Модуль монитора тока INA219 I2C
Бесплатная доставка по всей России*
Возможно забрать из офиса до 20:00 (пн-пт), до 16:00 (сб)

Цена: 252 руб

На складе: 35 шт

Доставка:

Забрать из офиса
До 20:00 (пн-пт), 16:00 (сб)
Доставка в салон Евросеть/Связной
От 2 дней
Доставка в пункт выдачи
От 1 дня
Отправим Почтой России
Через 1 день

Характеристики Модуль монитора тока INA219 I2C

Артикул 0302050033

Описание

Специализированный чип для измерения тока, напряжения и мощности с выходом на шину I2C

Дополнительная информация

Вес 4 g
Габариты 26 × 22 × 12 mm
Микросхема INA219
Напряжение питания: 3 – 5 В
Потребляемый ток: до 1 мА
Диапазон измеряемых напряжений: до 26 В
Диапазон измерений силы тока: до 3.2 А
Скорость передачи данных: 3.4 Мбит/с
Разрешение: 12 бит
Рабочая температура: от -40 °C до +85 °C

https://github.com/adafruit/Adafruit_INA219 - библиотека

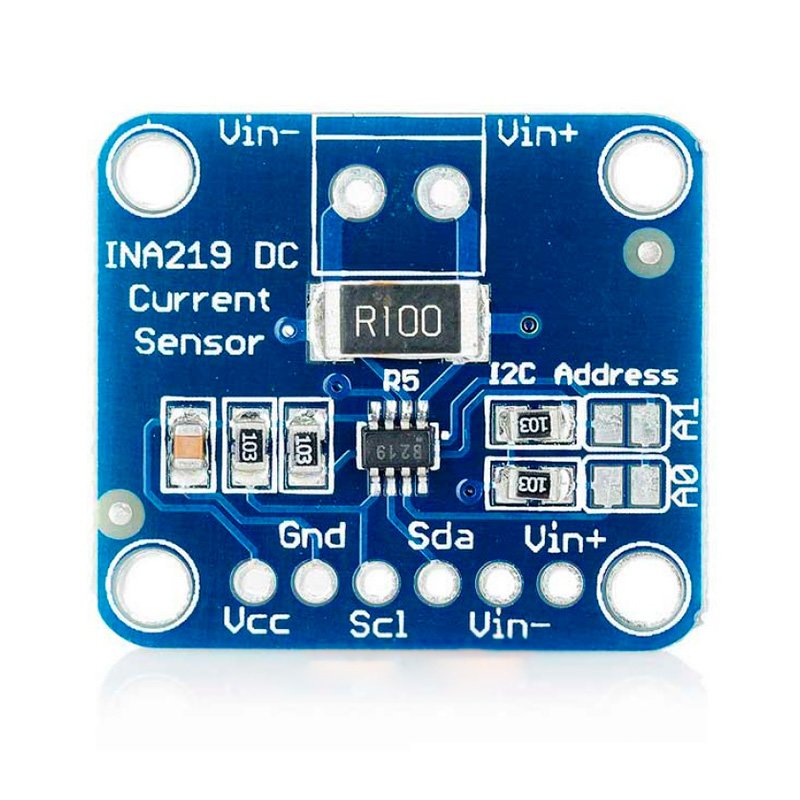

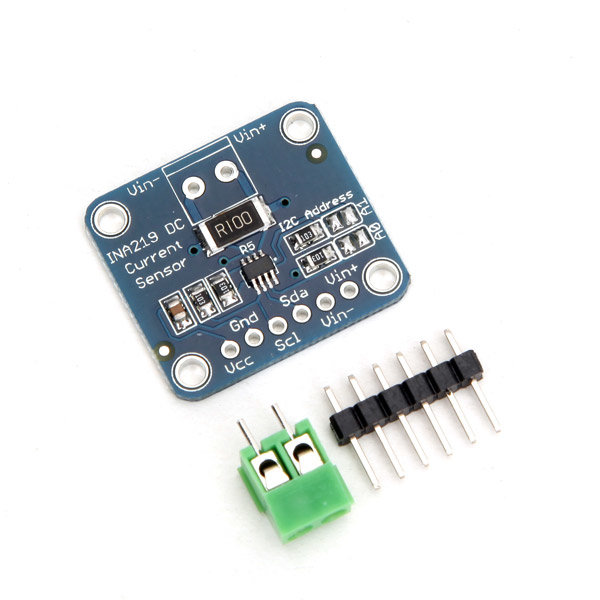

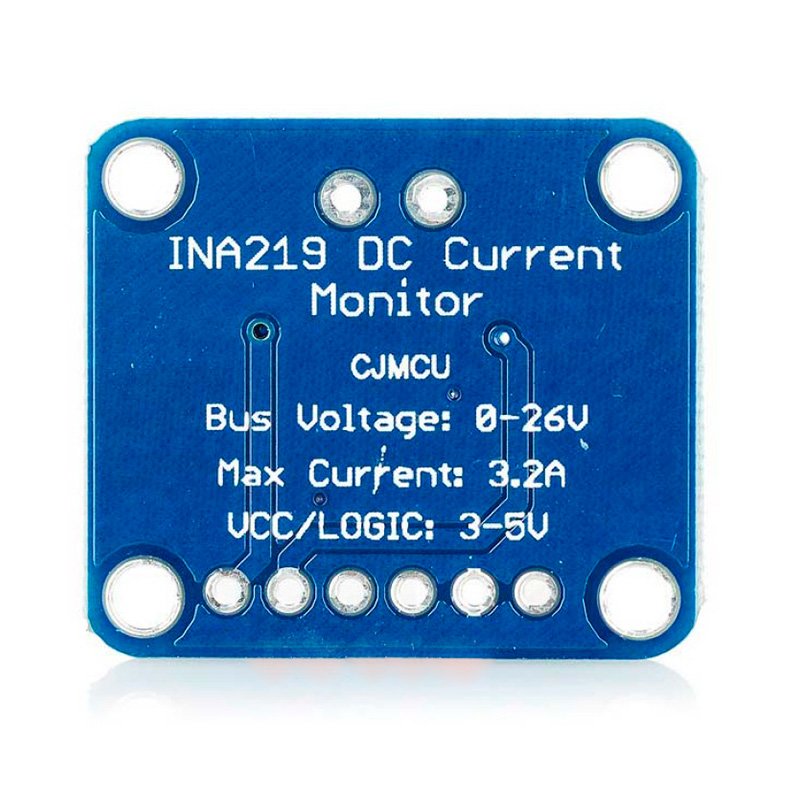

CJMCU-219 основан на микросхеме INA219 – двунаправленном сенсоре тока и мощности с нулевым сдвигом показаний. Он способен измерять напряжение до 26 В. Шунтирующий резистор, установленный на модуле, позволяет измерять ток до 3.2 А.
Модуль может питаться как от 5В, так и от 3.3 В, соответственно совместимы и логические уровни. Максимальное потребление тока – 1 мА.
Интерфейс управления микросхемой – IIC-совместимый. Возможно подключение до 16 модулей на одну шину. Скорость – до 3.4 Мбит/с.
Через интерфейс управления можно настроить также время преобразования и цифровые фильтры. Если Вы замечаете расхождение значений от реальных, на модуле есть специальный подстроечный резистор
