Артикул

0302052002

Технические характеристики
Напряжение питания силовой части (VMOT) : 5 - 35В
Напряжения питания логической части (VDD) : 3-5,5В
Ток максимальный, непрерывный, без дополнительного охлаждения: 1А
Ток максимальный, с дополнительным охлаждением: 2.2A
Дробление шага: 1/2/4/8/16

Описание

DRV8825 это микрошаговый драйвер для двигателей позволяющий работать с шагом 1, 1/2, 1/4, 1/8, 1/16. Модуль может управлять двигателями с напряжением питания до 35 V и током ± 2 A.
Установленный на плате регулятор позволяет ограничивать максимальный ток

Рекомендуется устанавливать радиатор и электролитический конденсатор 100мкф в цепи питания (VMOT-GND) в непосредственной близости от платы.

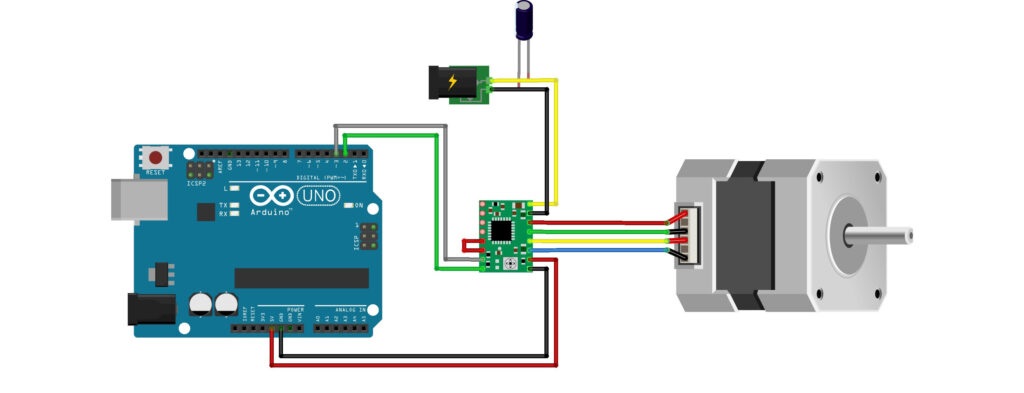

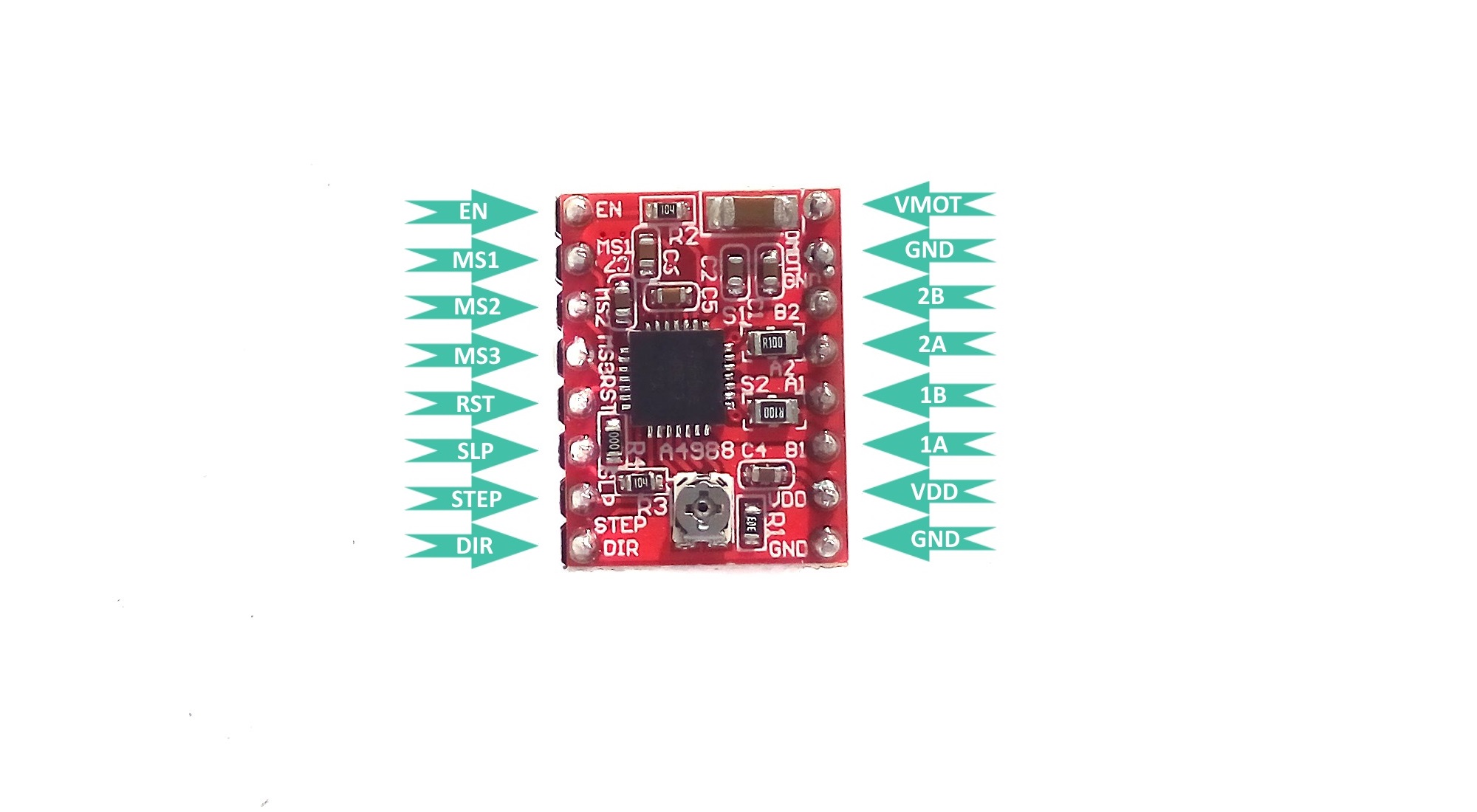

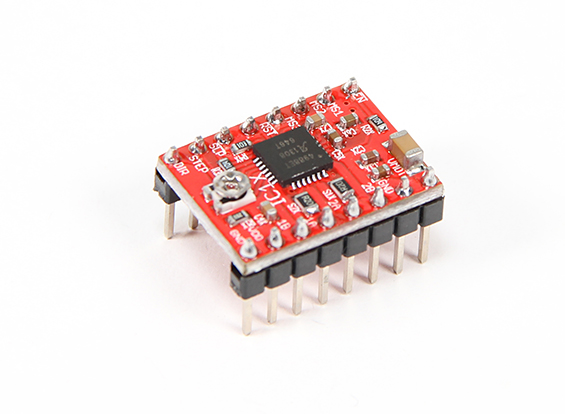

Распиновка драйвера A4988:
► EN — включение и выключение модуля (0 — включен, 5 В — выключен).

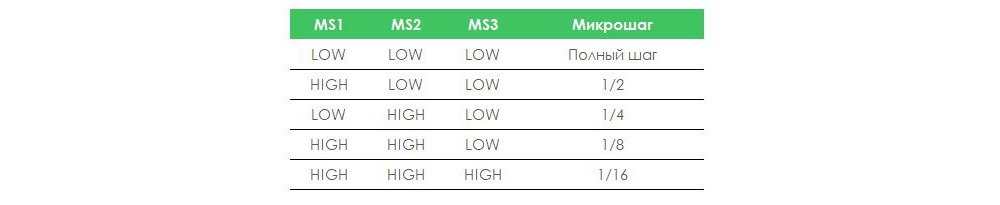

► MS1, MS2 и MS3 — выбор режима микро шаг (смотрите таблицу ниже).
► RST — сброс драйвера.
► SLP — вывод включения спящего режима, если подтянуть его к низкому состоянию драйвер перейдет в спящий режим.
► STEP — управляющий вывод, при каждом положительном импульсе, двигатель делает шаг (в зависимости от настройки микро шага), чем быстрее импульсы, тем быстрее вращаться двигатель.
► DIR — управляющий вывод, если подать +5 В двигатель будет вращается по часовой стрелке, а если подать 0 В против часовой стрелки.
► VMOT & GND — питание шагового двигателя двигателя от 8 до 35 В (обязательное наличие конденсатора на 100 мкФ ).
► 2B, 2A, 1B, и 1A — подключение обмоток двигателя.
► VDD & GND — питание внутренней логики от 3 В до 5,5 В.
Если не планируете использовать вывод RST необходимо подключить его к выводу SLP, чтобы подтянуть его к питанию, тем самым включить драйвер.

•
