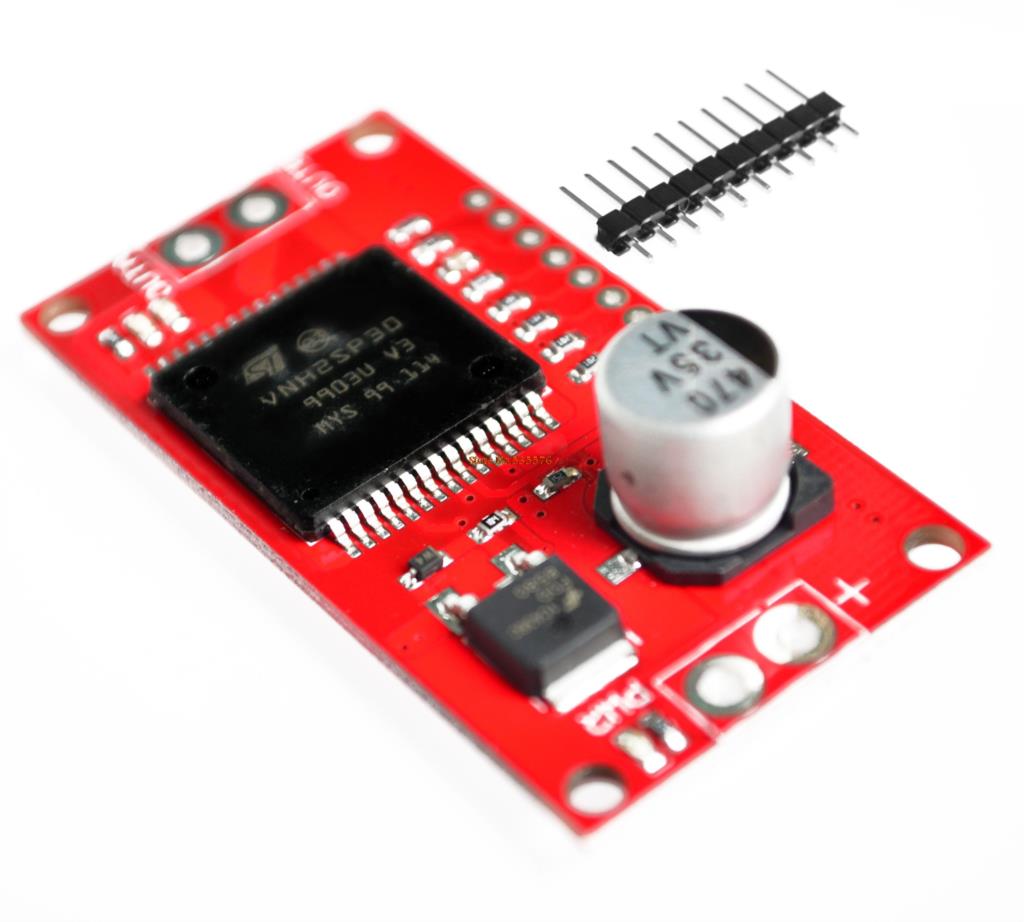

Драйвер двигателей на базе микросхемы VNH2SP30.
Ток до 30Ампер.
Напряжение до 16В
• Диапазон напряжения питания: 5,5V … 16V (от 5,0 вольт, не работает).
• Номинальный\максимальный ток: 14A\30A
• Управление логическим уровнем 3,3 вольт
• Максимальная частота ШИМ: 20 кГц
Monster Moto Shield 30 Ампер
Характеристики Monster Moto Shield 30 Ампер
Артикул | 0302052010 |
Описание
Ток до 30Ампер.
Напряжение до 16В
• Диапазон напряжения питания: 5,5V … 16V (от 5,0 вольт, не работает).
• Номинальный\максимальный ток: 14A\30A
• Управление логическим уровнем 3,3 вольт
• Максимальная частота ШИМ: 20 кГц
Дополнительная информация

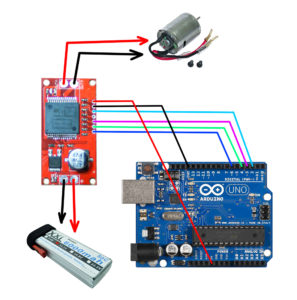

Обозначение на обратной стороне платы,
• +5V — Питание 5 вольт, не понятно зачем, по всей видимости нужно для подтягивающих резисторов.
• GND — Пояснений не требует, масса.
• EN — Включение драйвера, чтобы включить драйвер нужно подать логическую единицу.
• CS — Выход датчика тока.
• INA — Вход драйвера A.
• INB — Вход драйвера B.
• PWM — Вход для управления скоростью вращения двигателя.
