ШИМ генератор XY-PWM

ШИМ генератор XY-PWM
Бесплатная доставка по всей России*

Цена: 294 руб

Нет на складе

Характеристики ШИМ генератор XY-PWM

Артикул 9901001559

Описание

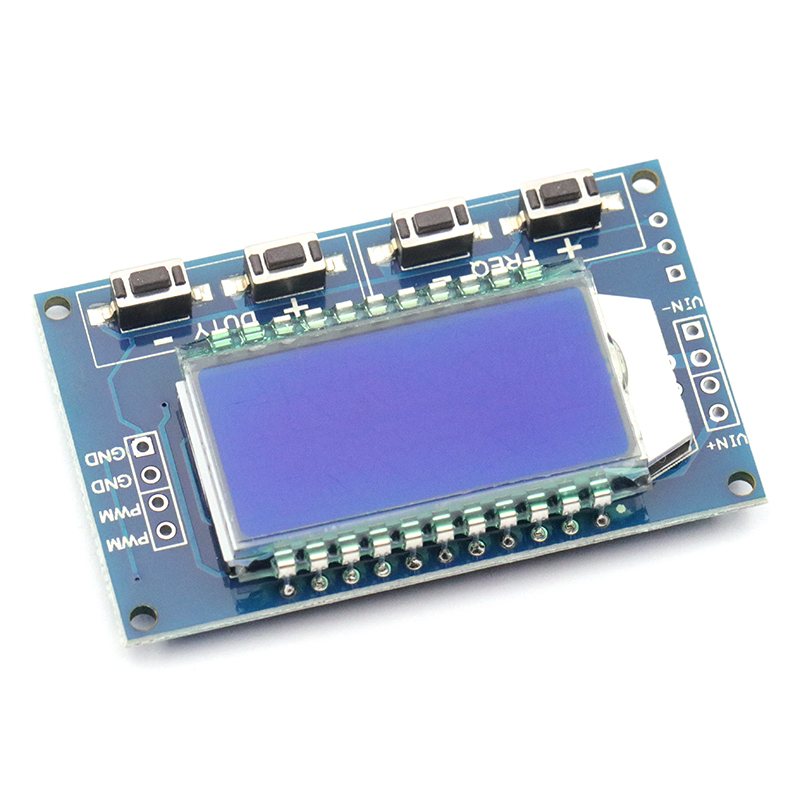

Генератор прямоугольных импульсов (ШИМ) двухканальный с цифровой индикацией и кнопками. Можно задавать частоту и коэффициент заполнения.
Диапазон выходных частот     1Гц...150кГц
Диапазон регулировки скважности     0...100%
Напряжение питания     3.3-30 В
Выходной ток     5-30 мА
Форма генерируемых импульсов     прямоугольная
Максимальная погрешность выходной частоты     2%
Диапазон рабочих температур     -20°C...+70°C
Размеры     52.5 х 32 х 9.2 мм
Частота отображается тремя цифрами, текущий диапазон определяется положением десятичной точки в числе:
•    XXX   - 1 Гц .. 999 Гц
•    X.XX  - 1 кГц .. 9.99 кГц
•    XX.X  - 10 кГц .. 99.9 кГц
•    X.X.X - 100 кГц .. 150 кГц

Дополнительная информация

Цифровой одноканальный PWM / ШИМ генератор прямоугольных импульсов с регулируемой частотой и скважностью. Диапазон выходных частот - от 1Гц до 150кГц. Модуль можно использовать в качестве генератора импульсов для различных применений, в том числе для управления драйверами шаговых двигателей, при тестировании оборудования и электронных компонентов, в схемах регулировки мощности и т.д.

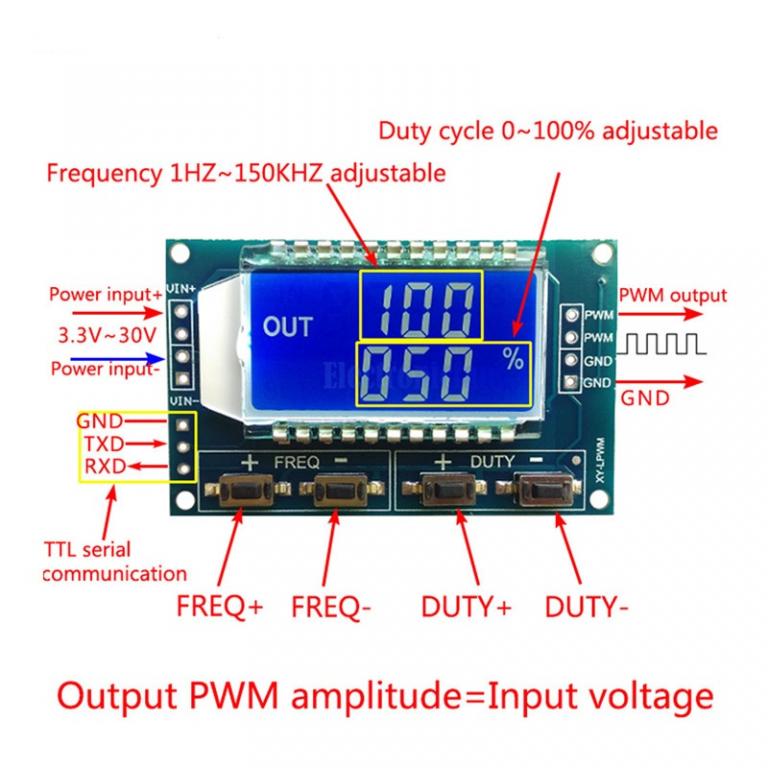

Текущая частота и скважность импульсов отображается на дисплее. Настройка частоты и скважности выходного сигнала виполняется кнопками FREQ+, FREQ- и DUTY+, DUTY-. Возможно также управление модулем через UART интерфейс. При отключении питания настройки сигнала сохраняются в энергонезависимой памяти.
Амплитуда выходного PWM сигнала равна напряжению источника питания (3.3 – 30 В). Выход генератора слаботочный, максимальный ток составляет 30 мА, поэтому для управления более мощной нагрузкой необходимо использовать выходной усилитель.
