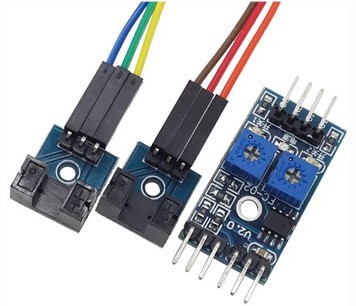

Двухканальный датчик скорости вращения

Бесплатная доставка по всей России*

Цена: 310 руб
Цена от 3 шт: 279 руб

Нет на складе

Характеристики Двухканальный датчик скорости вращения

Артикул 4501001044

Описание

Используется для определения скорости двигателя, подсчета импульсов, обнаружения препядствия.

Используется щелевой датчик
Ширины паза 5 мм.
Индикатора состояния выхода
Рабочее напряжение 3.3 - 5В
Выходной формат: цифровой
выход (0 и 1)
Отверстие для крепления модуля
Используется компаратор LM393

Дополнительная информация

Оптический щелевой датчик, в который помещается объект для считывания количества и частоты вращений. Оптическая пара, является основным элементом датчика.
Используется компаратор LM393.
В корпус FC-03 встроенные инфракрасный светодиод и фототранзистор, которые расположены противоположно друг другу.
Когда в щели между элементами появляется объект, который способен сдерживать инфракрасные излучения, сигналы от светодиода перекрываются и транзистор закрывается.
Если транзистор закрыт, тогда на выходе преобразовываются механические параметры в цифровые сигналы.
Так же можно определить частоту вращения. Для этого помещается объект с отверстиями в щель датчик, который имеет вырез в 5 мм. При оборотах диска, в прорезе проявляются отверстия. Затем датчик преобразовывает чередования в импульсы, соответственно импульсы в цифровые сигналы.
