OV7670 формирует изображение с максимальным разрешением 640 х 480 и может выдать его со скоростью до 30 кадров в секунду. Видеоинтерфейс использует синхроимпульсы по кадрам VSYNC, по строкам HREF и по пикселям PCLK.
Данные пикселя, представляющие собой закодированную информацию об его цвете, выдаются по 8-ми разрядному параллельному интерфейсу.

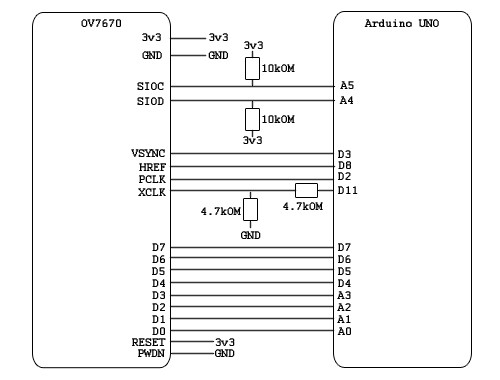

VDD — питание;
GND — общий;
SDIOC — (вход) тактовый сигнал последовательного интерфейса SCCB управления камерой;
SDIOD — (вход/выход) информационный сигнал (данные) последовательного интерфейса SCCB управления камерой;
VSYNC — (выход) импульс кадровой синхронизации;
HREF — (выход) импульс строчной синхронизации;
PCLK — (выход) тактовый импульс выдачи байта с параллельного порта D7 — D0;
XCLK — (вход) главный тактовый импульс для работы OV7670;
D7 — D0 — 8-ми битный параллельный видеовыход;
RESET (Сброс) — вывод аппаратного сброса камеры;
PWDN — вывод аппаратного включения/выключения камеры.

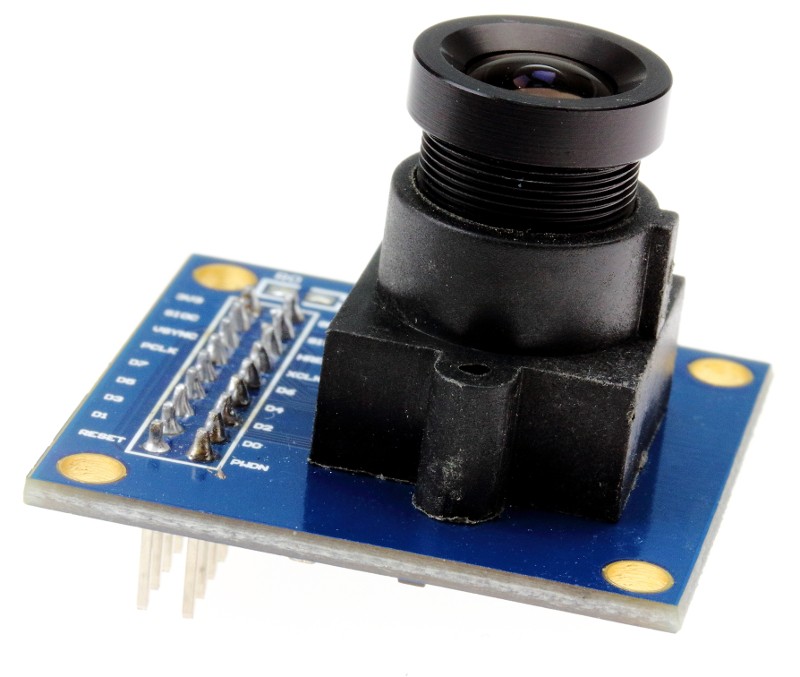

Цифровая видеокамера OV7670
Цена: 262 руб
На складе: 18 шт
Доставка:
Забрать из офиса |
До 20:00 (пн-пт), 16:00 (сб) |
Доставка в салон Евросеть/Связной |
От 2 дней |
Доставка в пункт выдачи |
От 1 дня |
Отправим Почтой России |
Через 1 день |
Характеристики Цифровая видеокамера OV7670
Артикул | 4501001052 |
Описание
Данные пикселя, представляющие собой закодированную информацию об его цвете, выдаются по 8-ми разрядному параллельному интерфейсу.
VDD — питание;
GND — общий;
SDIOC — (вход) тактовый сигнал последовательного интерфейса SCCB управления камерой;
SDIOD — (вход/выход) информационный сигнал (данные) последовательного интерфейса SCCB управления камерой;
VSYNC — (выход) импульс кадровой синхронизации;
HREF — (выход) импульс строчной синхронизации;
PCLK — (выход) тактовый импульс выдачи байта с параллельного порта D7 — D0;
XCLK — (вход) главный тактовый импульс для работы OV7670;
D7 — D0 — 8-ми битный параллельный видеовыход;
RESET (Сброс) — вывод аппаратного сброса камеры;
PWDN — вывод аппаратного включения/выключения камеры.
