Артикул

0302042016

Регулировка выходного тока
Характеристики:
•    входящее напряжение: 5-35 В;
•    цвет: синий;
•    исходящее напряжение: 1.25-30 В;
•    номинальный выходной ток: 3 A;
•    индикация работы (три светодиода);
•    размеры платы: 48 х 24 мм;
•    габариты: 48 х 24 х 13 мм;

КПД: до 92%
Частота переключения до 150кГц
Пульсации 50 мВ

Понижающий конвертер постоянного напряжения используется для понижения входного напряжения в цепи. Его можно использовать в несложных проектах на микроконтроллерах.
В использовании преобразователь прост: подключить источник напряжение к входам конвертера IN+ и IN-, затем подключить нужное устройство к выходам и подать питание. После настройки преобразователя можно приступать к работе.

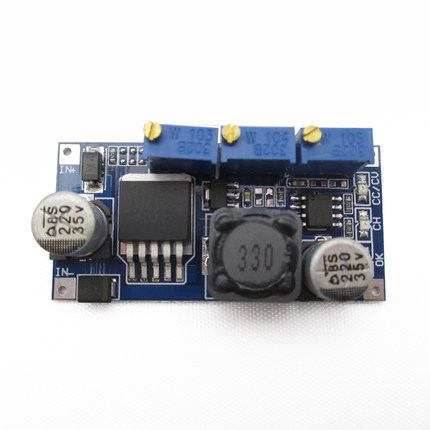

На плате конвертера находятся три настроечных резистора. Первый SW1 отвечает за регулировку выходного напряжения. На вход подается постоянное напряжение от 5 до 35 В, а на выходе получаем заданное постоянное напряжение от 1.25 до 30 В.
Данное устройство также является источником постоянного тока. Второй настроечный резистор SW2 отвечает за регулировку выходного тока. Во всех других стабилизаторах ограничение тока — это нештатная ситуация, и поведение при этом не нормируется (может быть, перегрев, отключения и т.д.).

•
  AMK-P11, LM2596S Регулируемый DC-DC

  116 руб

  Купить
