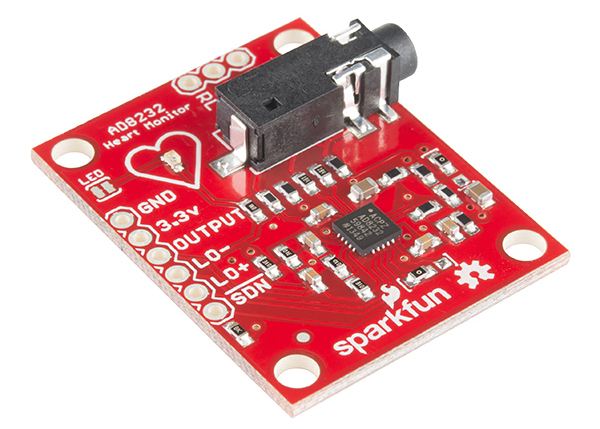

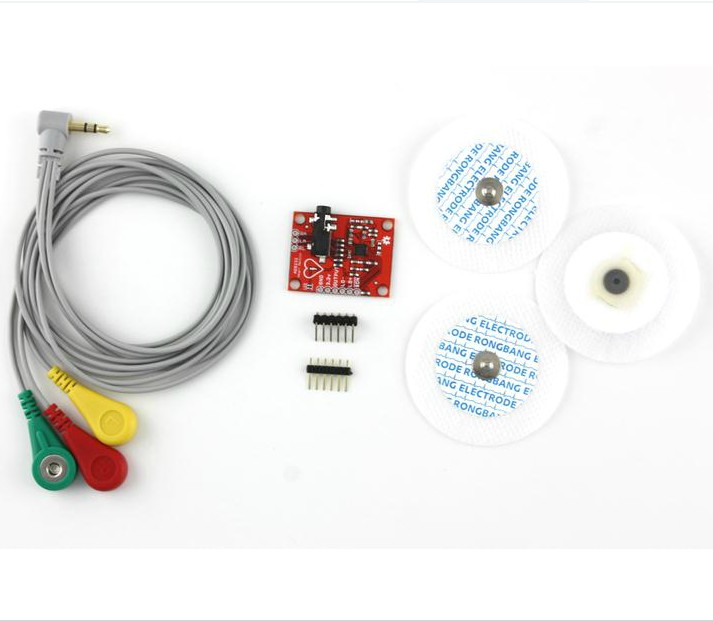

Модуль для ЭКГ на базе AD8232

Модуль для ЭКГ на базе AD8232 Модуль для ЭКГ на базе AD8232 Модуль для ЭКГ на базе AD8232 Модуль для ЭКГ на базе AD8232
Бесплатная доставка по всей России*
Возможно забрать из офиса сегодня до 20:00

Цена: 799 руб

На складе: 16 шт

Доставка:

Забрать из офиса
Сегодня до 20:00
Доставка в салон Евросеть
От 2 дней
Доставка в пункт выдачи
От 1 дня
Отправим Почтой России
Через 1 день

Характеристики Модуль для ЭКГ на базе AD8232

Артикул 0302057009

Описание

Модуль предназначен для измерения электрической активности сердца- ЭКГ.
ЭКГ используется для диагностики заболеваний сердца.

Подробнее о расшифровке сигналов ЭКГ на Википедии
https://ru.wikipedia.org/wiki/Электрокардиография

Напряжение питания модуля ЭКГ: 3,3 Вольт

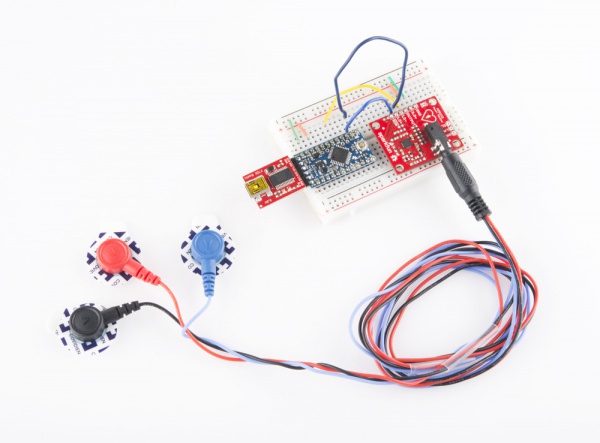

Подключение к Arduino:
Вывод модуля    Функция                         Пин Arduino
GND                    Общий                                GND
3.3V                        Питание                            3.3V
OUTPUT                Выходной сигнал            A0
LO-                        Leads-off Detect -            11
LO+                        Leads-off Detect +            10
SDN                        Shutdown                        -
