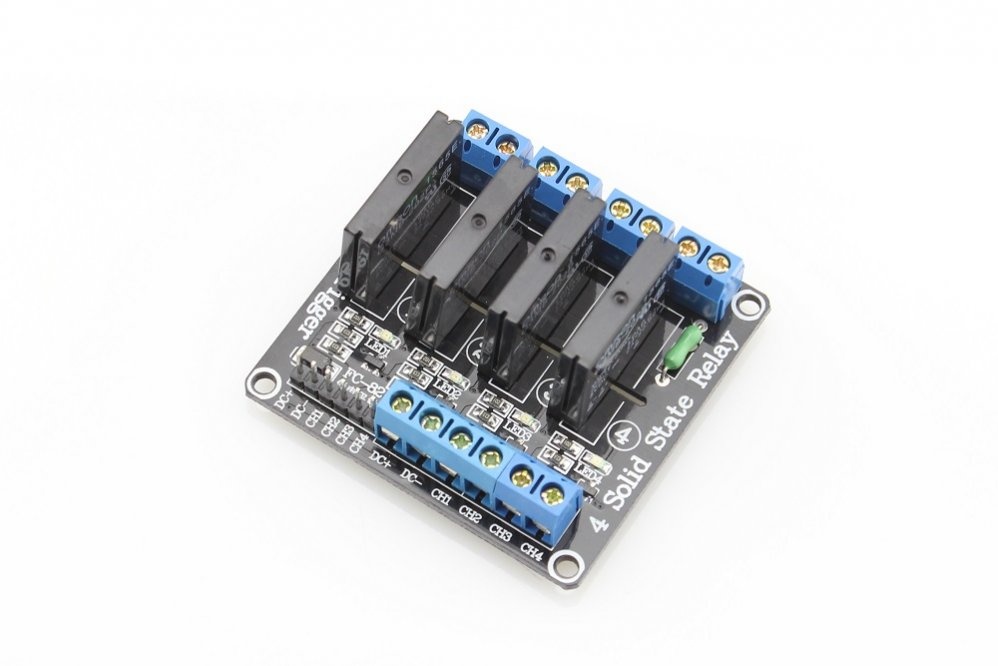

Модуль 4х канального твердотельного реле

Бесплатная доставка по всей России*
Возможно забрать из офиса до 20:00 (пн-пт), до 16:00 (сб)

Цена: 460 руб

На складе: 4 шт

Доставка:

Забрать из офиса
До 20:00 (пн-пт), 16:00 (сб)
Доставка в салон Евросеть/Связной
От 2 дней
Доставка в пункт выдачи
От 1 дня
Отправим Почтой России
Через 1 день

Характеристики Модуль 4х канального твердотельного реле

Артикул 0302045023

Описание

Данный четырехканальный модуль твердотельного реле предназначен для цифрового управления мощными токами домашней или офисной сети на 220В. Не заменим при создании системы «Умного дома».

Твердотельное реле отличается от обычного электромеханического, отсутствием звука смыкания контактов, низким энергопотреблением, высоким сроком службы, щадящим стартом, благодаря функции включения после пересечения ноля. Но благодаря последней функции реле не может коммутировать постоянный ток (DC). Рассчитано только на переменный (AC).

Плата выдерживает нагрузки до 240В переменного тока (50/60Гц). При коммутации нагрузки сила тока может достигать от 0,2 до 2А на каждое реле. Габариты устройства 55 х 33 мм.
Для работы модуля входящее напряжение должно быть 5В, при этом потребление составляет 12мА. На плате в виде светодиодов установлены индикаторы наличия питания и работы реле. Модуль совместим с Ардуино

Габариты    57 × 55 × 22 mm
Потребляемый ток:    12 мА
Ток нагрузки:    до 2 А
Рабочее напряжение модуля:    5 В DC
Максимальное

Дополнительная информация

Блок твердотельных реле способен коммутировать до 4 каналов нагрузки переменного тока до 2А на каждый канал. На плате установлены все необходимые согласующиеся элементы, а именно – усилитель тока на транзисторе (индивидуальный для каждого канала), обеспечивающий чёткое срабатывание реле при помощи логических уровней высокого напряжения. Активность каждого канала индуцируется светодиодом.
Провода, управляющие реле, подключаются через винтовые клеммники, как и провода питания высокого напряжения; это сделано для повышения надёжности схемы
Распиновка всех разъёмов подписана шелкографией на плате.
Обратите внимание – реле Omron G3MB-202p, установленные на модуле, не могут коммутировать нагрузку постоянного тока!
