Артикул

4501001050

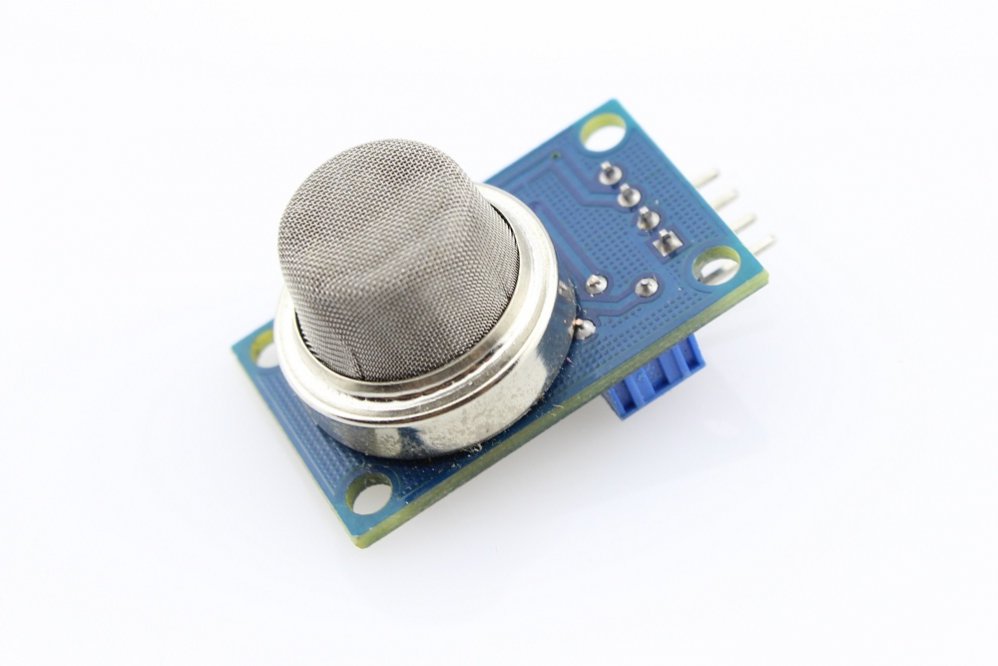

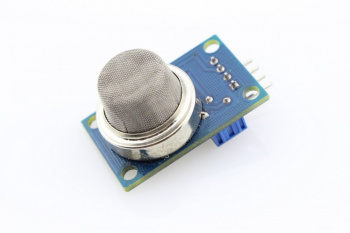

Датчик газа, построенный на базе газоанализатора MQ-2 позволяет обнаруживать наличие в окружающем воздухе углеводородных газов (пропан, метан, н-бутан), дыма (взвешенные частицы, являющиеся результатом горения), водорода.

Датчик можно использовать для обнаружения утечек промышленного газа и задымления. Выходным результатом является аналоговый сигнал, пропорциональный содержанию газов, к которым восприимчив газоанализатор. Чувствительность может быть настроена с помощью триммера на плате датчика.

Диапазон измерений и типов газов:
•    Пропан: 0,2 – 5 промилле
•    Бутан: 0,3 – 5 промилле
•    Метан: 5 – 20 промилле
•    Водород: 0,3 – 5 промилле
•    Пары спиртов: 0,1 – 2 промилле

Габариты    32 × 15 × 16 mm
Входное напряжение:    5 В
Потребляемый ток:    160 мА

Поскольку принцип работы датчика газа основан на химической реакции с использованием нагревательного элемента, в процессе работы устройство будет сильно разогреваться. В этом полупроводниковом устройстве чувствительный элемент представляет собой керамическую трубку, покрытую оксидом алюминия с нанесённым поверх чувствительным слоем диоксида олова. Именно внутри керамической трубки и расположен нагревательный элемент.
Выходным сигналом датчика газа является аналоговый, который прямо пропорционален содержащимся в воздухе газам. Для корректной работы датчика при первом использовании его необходимо оставить включённым на сутки, то есть прогреть. Далее верные результаты будут выданы уже через одну минуту после включения.
Датчик газа сильно зависит от условий окружающей среды – уровня влажности и температуры. Чтобы получать точные данные, необходима компенсация данных параметров.
