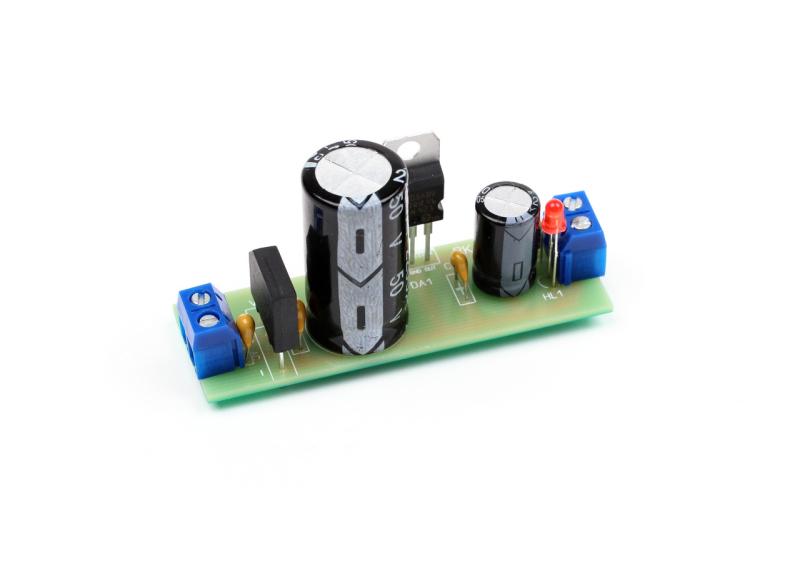

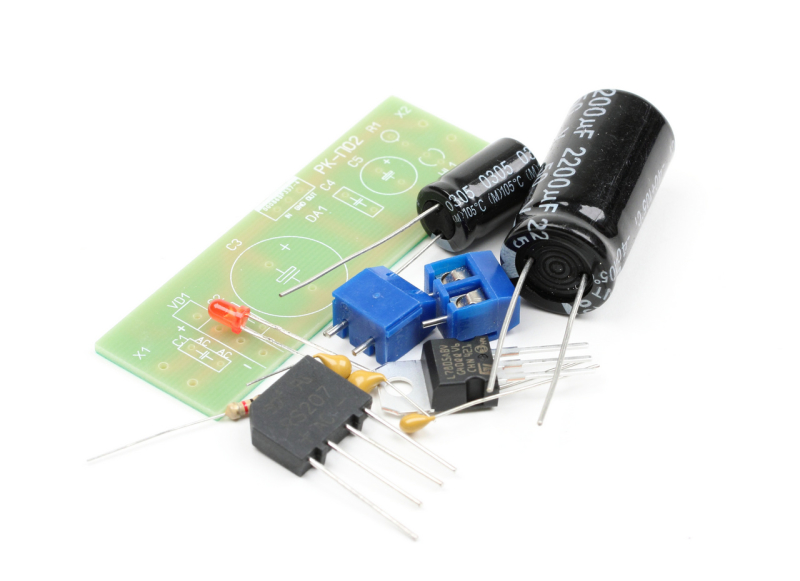

Данный набор позволит вам собрать стабилизированный источник питания с фиксированным напряжением +9В и максимальным током нагрузки 1А для питания ваших конструкций, требующих для питания напряжения +9В. Блок питания оснащен защитой от короткого замыкания в нагрузке.

Блок питания основан на интегральном стабилизаторе серии 78хх. Использование этой микросхемы позволяет добиться высочайшего коэффициента стабилизации. Обе диагонали диодного моста зашунтированы керамическими конденсаторами C1 и C2, что позволяет подавлять импульсные высокочастотные помехи, проникающие из бытовой сети 220В через понижающий трансформатор. Конденсаторы C4 и C5 используются для дополнительной фильтрации выходного напряжения и обеспечивают более стабильную работу микросхемы DA1. Светодиод HL1 индицирует наличие выходного напряжения и позволяет разрядить электролитические конденсаторы БП при включении его без нагрузки.

Выходное напряжение, В    9
Максимальный ток нагрузки, А    1
Коэффициент стабилизации    2500
