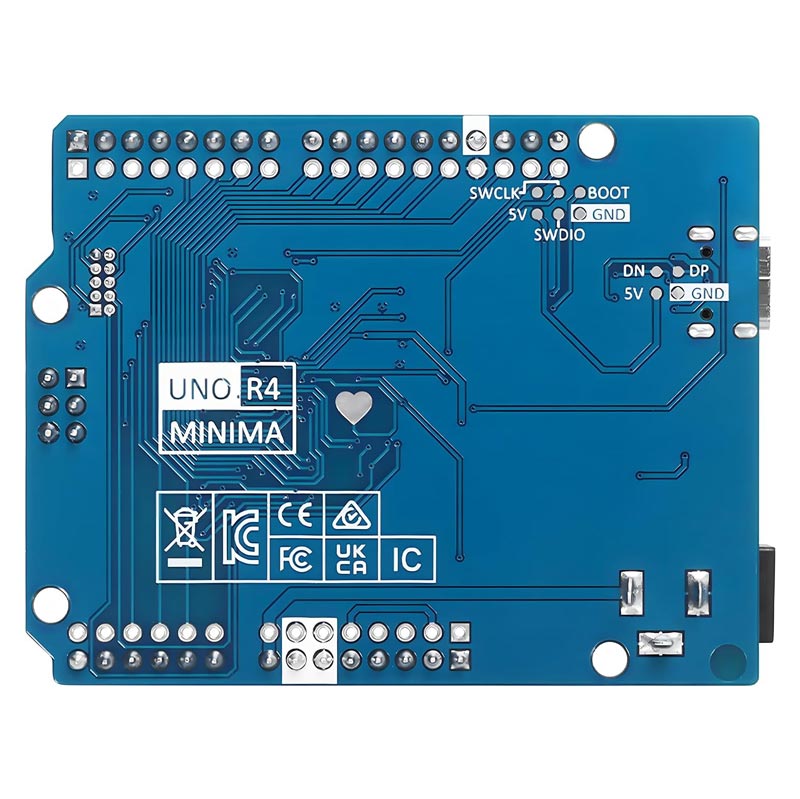

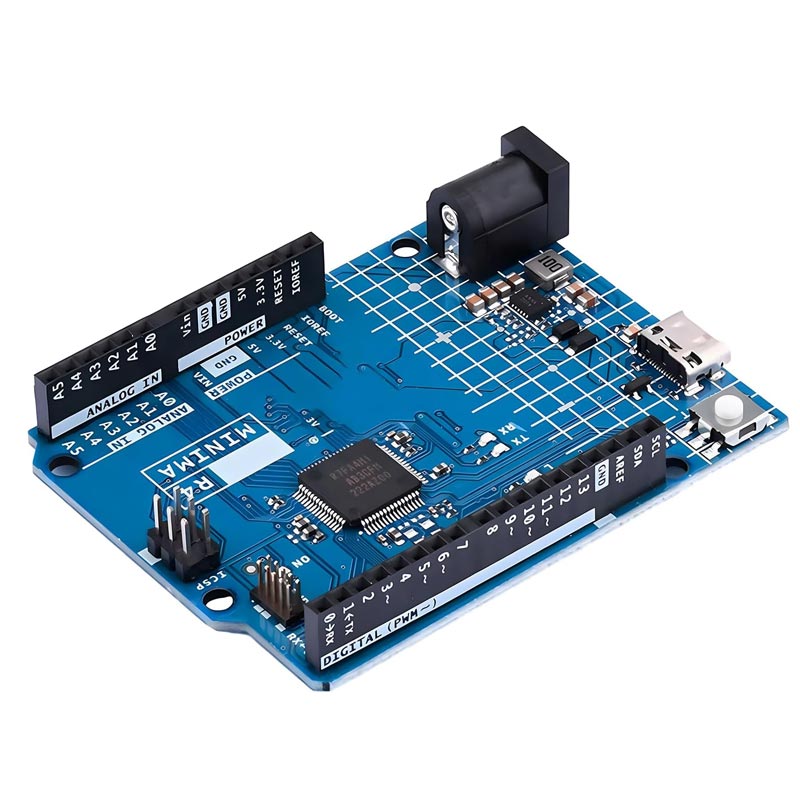

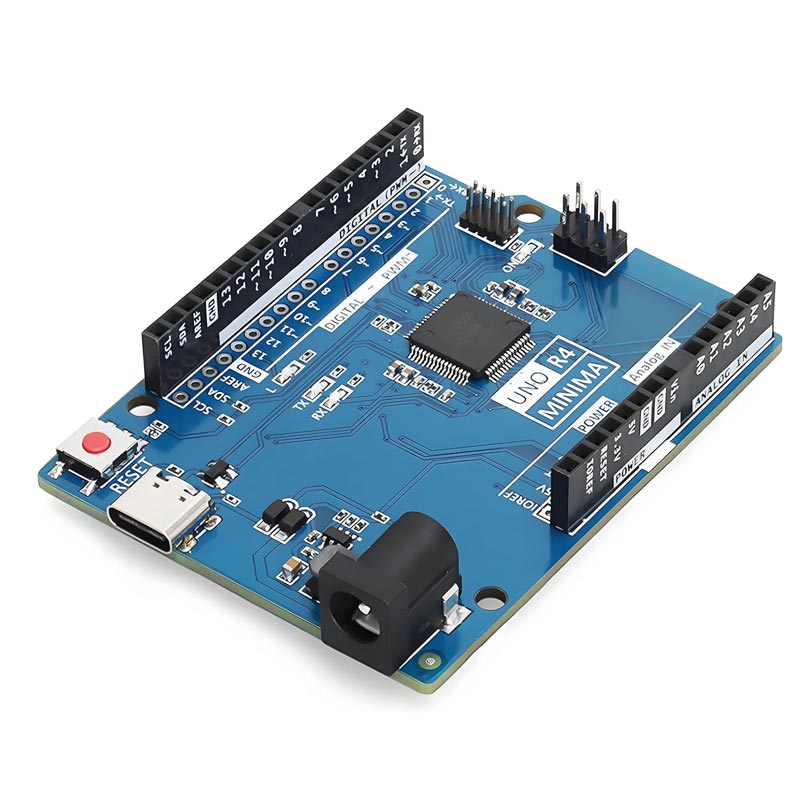

Arduino UNO R4 Minima представляет собой микроконтроллерную плату семейства Arduino UNO с 32-разрядным микроконтроллером RA4M1 от Renesas (Arm Cortex-M4). Эта модель быстрее своего предшественника, Uno R3, и предлагает увеличенную память и дополнительные встроенные функции.

Микроконтроллер UNO R4 имеет 14 цифровых и 6 аналоговых вводов-выводов, тактовую частоту в 48 МГц, 32 килобайта SRAM, 256 килобайт флэш-памяти, 8 килобайт EEPROM и ЦАП для работы со звуком, RTC (Real-Time Clock) для точного измерения времени и HID (Human Interface Device) для имитации клавиатуры и мыши.

Технические характеристики:
Напряжение питания: 5 В / 6...24 В
Вид архитектуры: Cortex M4
Микроконтроллер: R7FA4M1AB3CFM
Объем памяти: SRAM 32kB
Объем памяти: EEPROM 8kB
Объем Flash-памяти: 256 kB

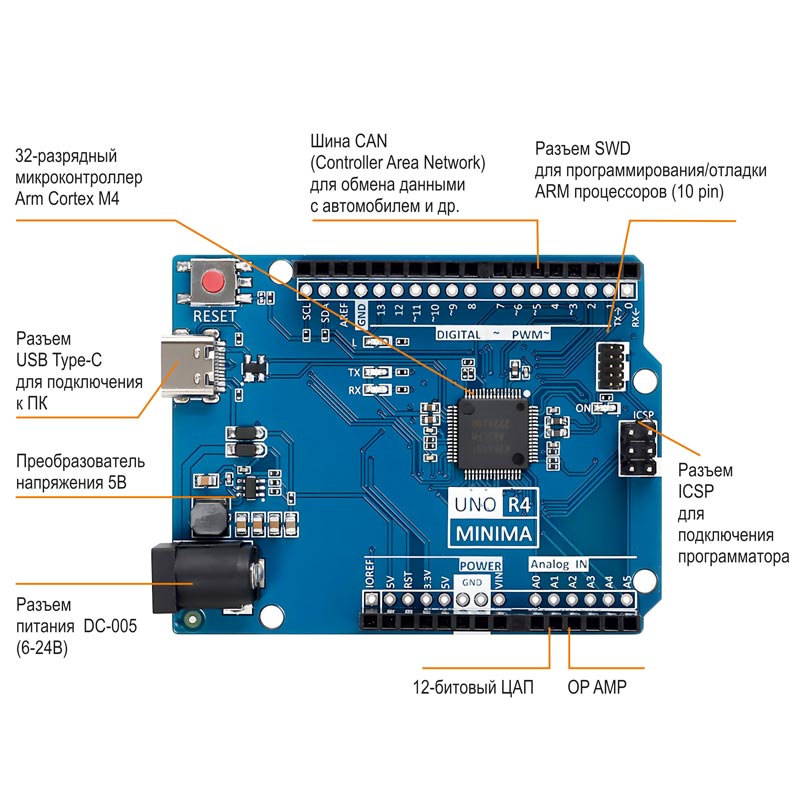

Интерфейсы: CAN, GPIO, I2C, PWM, SPI, UART
АЦП: 6 выводов
ЦАП: 1 вывод (12 бит)
Размеры: 68.85x53.34 мм

Микроконтроллер Renesas RA4M1 (Arm® Cortex®-M4)
Тактовая частота 48 МГц
Real Time Clock (RTC) Да

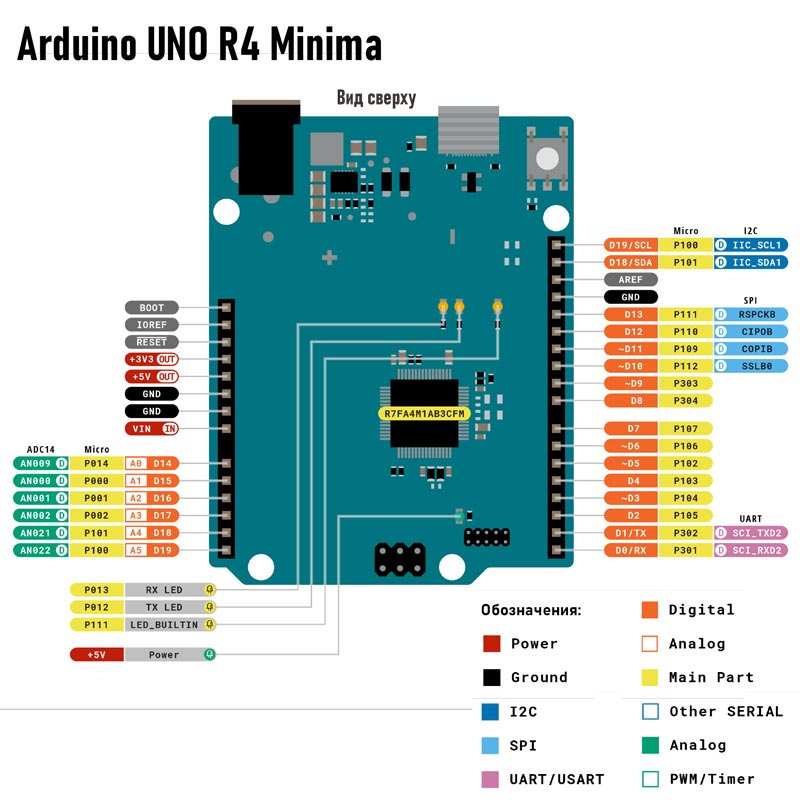

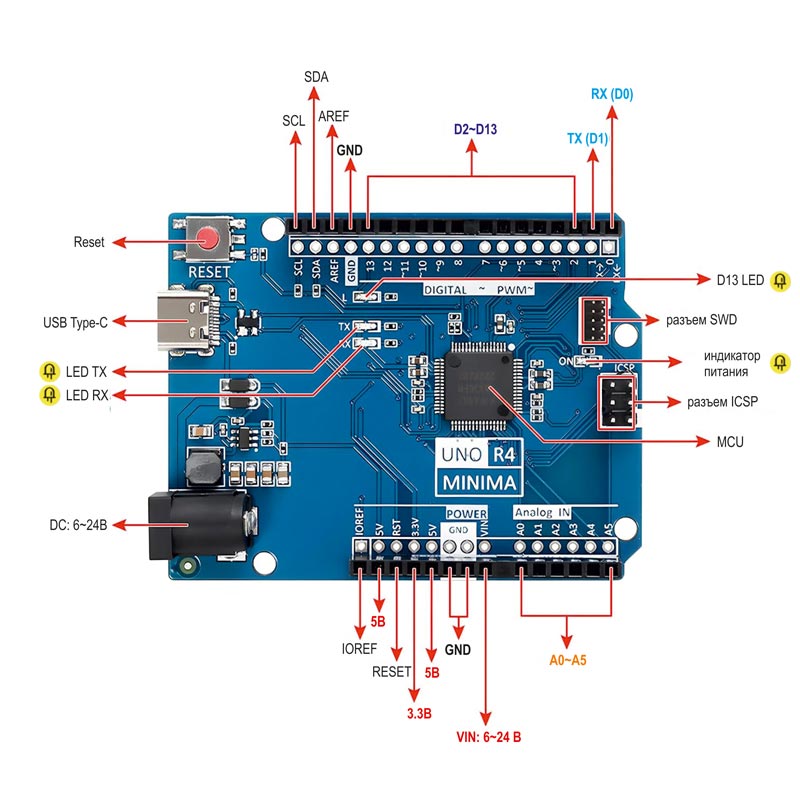

Цифровые контакты ввода/вывода, D0-D13 14
Аналоговые входные контакты, A0-A5 6
Цифро-аналоговый преобразователь, ЦАП (DAC) 1 (12-бит)
Аналого-цифровой преобразователь, ЦАП (ADC) 14-бит
ШИМ-контакты (PWM), D3, D5, D6, D9, D10, D11 6
Коммуникация
USB USB-C® (с поддержкой HID)
UART (D0, D1) Да, 1x
I2C (SCL, SDA) Да, 1x
SPI Да, 1x
CAN Да, 1
Питание:
Рабочее напряжение цепи, В 5 5
Входное напряжение (Vin), В 6–24 В 6–20 В
Постоянный ток на контакт ввода-вывода, мА 8 20
Память:
Флэш-память 256 КБ,
SRAM (Static Random Access Memory) 32 КБ
Размеры:
Ширина 68,85 мм
Длина 53,34 мм
