Устройство SN74HC595N содержит регистр сдвига с 8-битным, последовательным входом и параллельным выходом, который питает 8-битный регистр хранения типа D. Регистр хранения обладает параллельными выходами на 3 состояния. Отдельные генераторы для регистров сдвига и хранения. Регистр сдвига обладает прямым входом SRCLR, последовательным входом SER и последовательными выходами для каскадирования. Когда вход активации выхода (OE) находится на высоком уровне, выходы находятся в состоянии высокого импеданса. Оба генератора SRCLK и RCLK активируются по положительному фронту. Если оба генератора соединены вместе, то регистр сдвига будет всегда на 1 тактовый импульс впереди регистра хранения.
• 8-битный регистр сдвига, последовательный-вход/параллельный-выход
• Широкий диапазон рабочего напряжения от 2В до 6В
• Сильноточные выходы с 3 состояниями могут приводить в действие до 15 LSTTL нагрузок
• Низкое энергопотребление: 80мкА макс.
• Выходной ток ±6мА при 5В
• Маленький входной ток: 1мкА макс.
• Регистр сдвига с прям

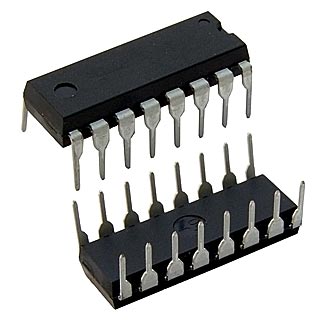

SN74HC595N DIP16
Цена: 49 руб
На складе: 19 шт
Доставка:
Забрать из офиса |
До 20:00 (пн-пт), 16:00 (сб) |
Доставка в салон Евросеть/Связной |
От 2 дней |
Доставка в пункт выдачи |
От 1 дня |
Отправим Почтой России |
Через 1 день |
Характеристики SN74HC595N DIP16
Артикул | 1680000305 |
Описание
• 8-битный регистр сдвига, последовательный-вход/параллельный-выход
• Широкий диапазон рабочего напряжения от 2В до 6В
• Сильноточные выходы с 3 состояниями могут приводить в действие до 15 LSTTL нагрузок
• Низкое энергопотребление: 80мкА макс.
• Выходной ток ±6мА при 5В
• Маленький входной ток: 1мкА макс.
• Регистр сдвига с прям
Дополнительная информация
Серия 74HC
Тип логичекого элемента сдвиговый регистр
Тип выхода 3-state
Кол-во элементов 1
Кол-во бит на элемент 8
Функция serial to parallel, serial
Напряжение питания, В 2…6
Рабочая температура, °C -40…+85
Корпус dip-16(7.62мм)
Вес, г 2.1
