Артикул

19030010215

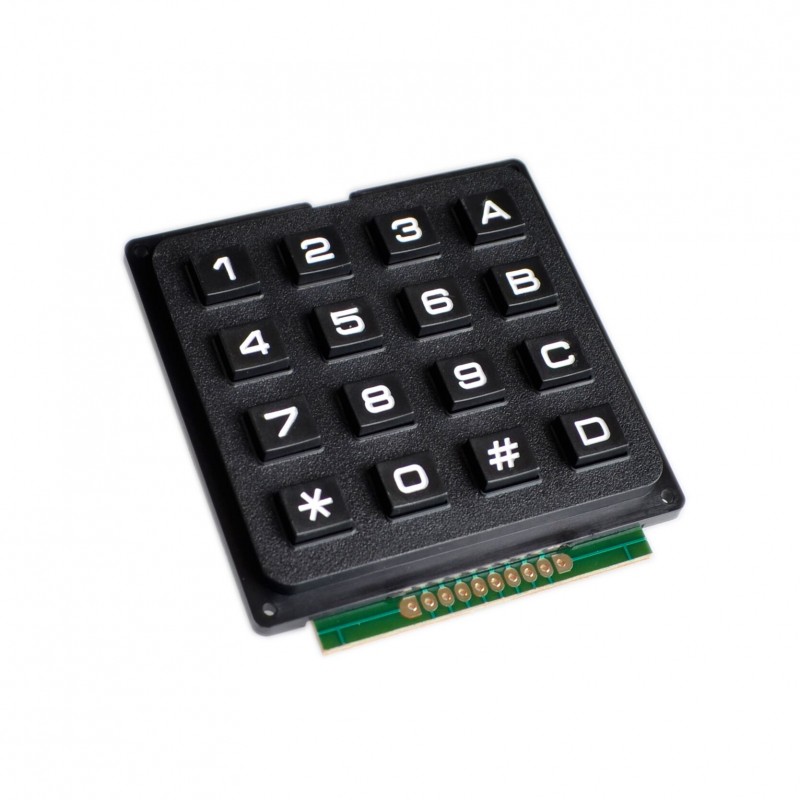

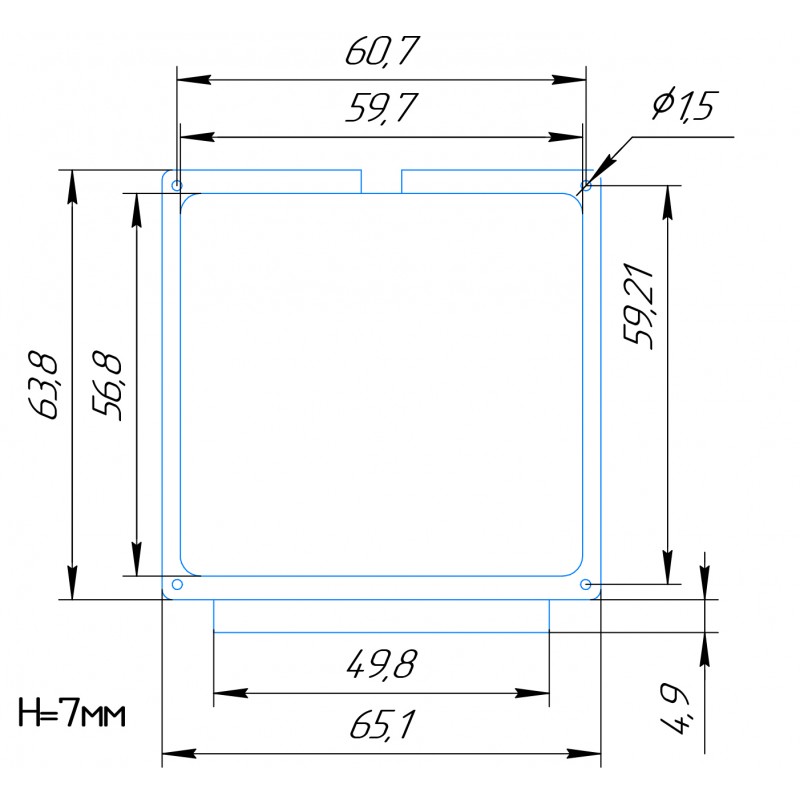

Модуль клавиатуры, пластиковый черный корпус, 16 кнопок.

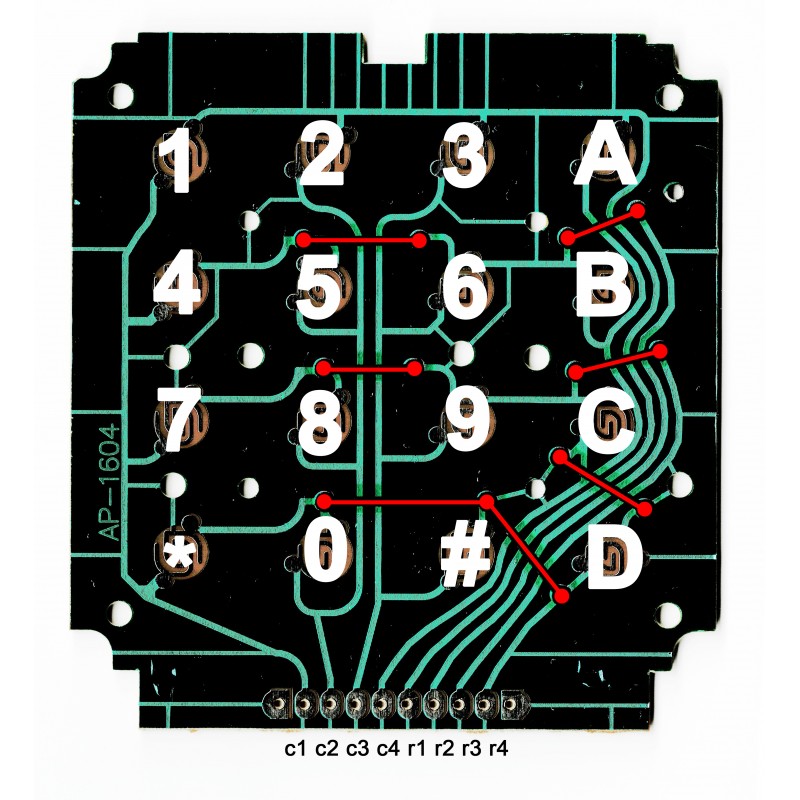

Каждая кнопка, при нажатии на нее, замыкает контакты между конкретным столбцом и конкретным рядом, создавая цепь, которую можно программно обнаружить. Например, если мы нажмем верхнюю левую кнопку на схеме, изображенной выше, мы замкнем контакты c1 и r1. И так, как легко убедиться, любой кнопке соответствует своя индивидуальная пара контактов.

Соответственно:
1 - C1-R1    2 - C2-R1    3 - C3-R1    A - C4-R1

4 - C1-R2    5 - C2-R2    6 - C3-R2    B - C4-R2

7 - C1-R3    8 - C2-R3    9 - C3-R3    C - C4-R3

* - C1-R4    0 - C2-R4    # - C3-R4    D - C4-R4
