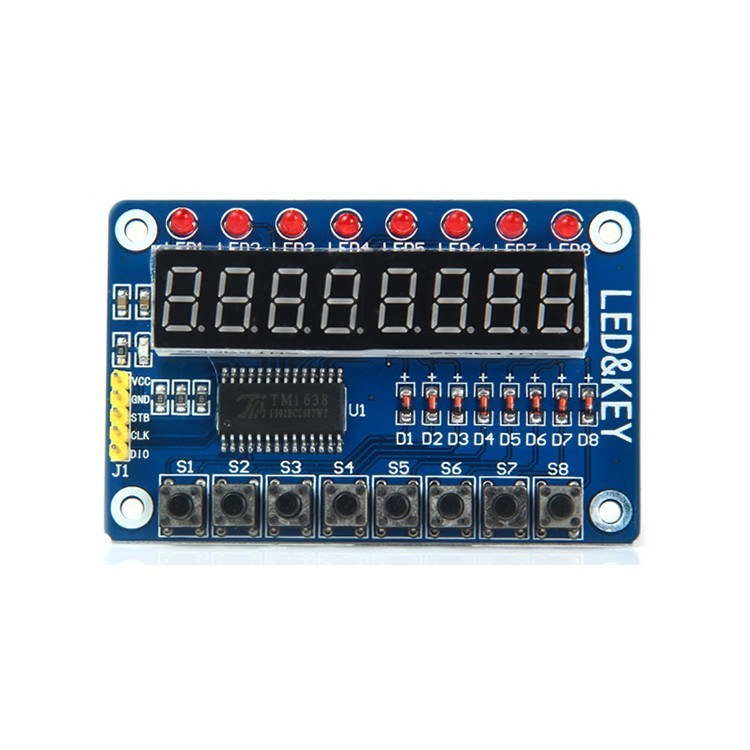

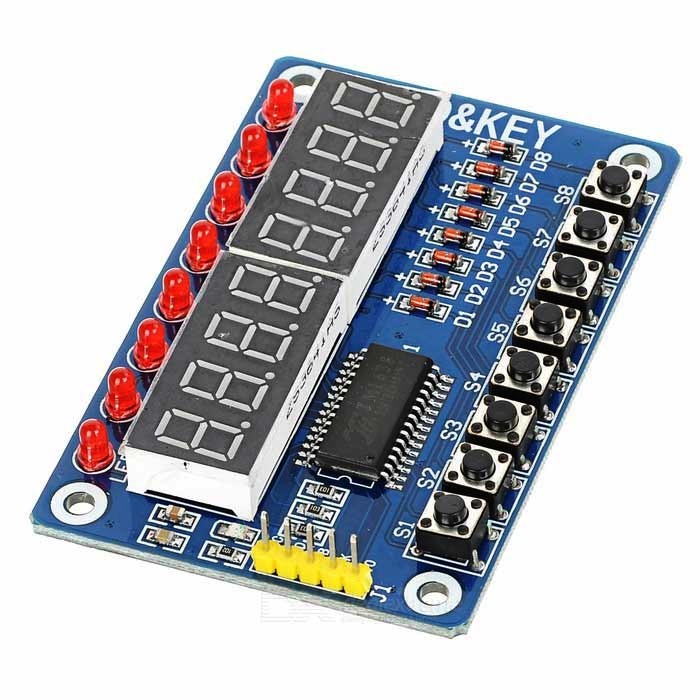

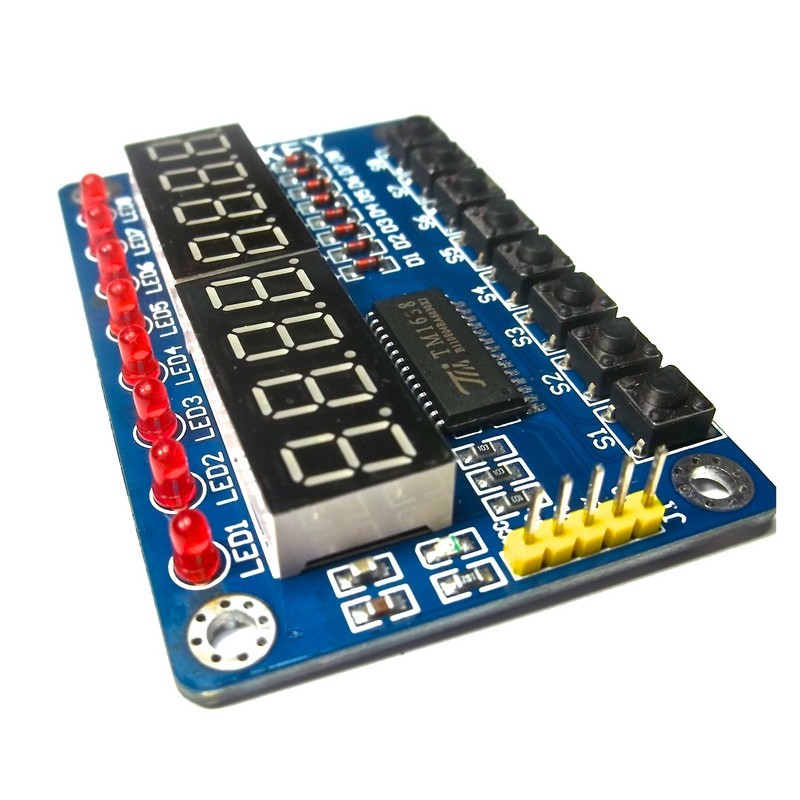

Модуль кнопок и светодиодной индикации TM1638 LED&KEY

Модуль кнопок и светодиодной индикации TM1638 LED&KEY Модуль кнопок и светодиодной индикации TM1638 LED&KEY
Бесплатная доставка по всей России*
Возможно забрать из офиса до 20:00 (пн-пт), до 16:00 (сб)

Цена: 349 руб

На складе: 147 шт

Доставка:

Забрать из офиса
До 20:00 (пн-пт), 16:00 (сб)
Доставка в салон Евросеть/Связной
От 2 дней
Доставка в пункт выдачи
От 1 дня
Отправим Почтой России
Через 1 день

Характеристики Модуль кнопок и светодиодной индикации TM1638 LED&KEY

Артикул 19030010214

Описание

TM1638
Всю логику реализует микросхема TM1638 китайской фирмы Titan Micro Electronics. От микроконтроллера она принимает и передает данные по собственному последовательному интерфейсу из трех сигналов, близкому к интерфейсу SPI. Отличие от SPI состоит в объединении в одну линию двух линий приема и передачи.

STB – разрешение работы микросхемы при низком уровне сигнала. После переключения в активный уровень первый принимаемый байт воспринимается как команда. Часто для обозначения этого сигнала используют слова строб, стробирующий.
CLK – тактовый сигнал при передаче данных в микросхему. Данные фиксируются по фронту сигнала. Источником сигнала CLK служит внешнее устройство.
DIO – данные. Передача синхронизируется фронтом сигнала CLK.
В целом, можно не разбираться в хитросплетениях интерфейса и использовать готовые модули для работы с Arduino IDE

Дополнительная информация

Характеристики
Рабочее напряжение 5 В ± 10%
Максимальный ток 130 мА
Рабочая температура: -15…60 °C

Подключение
VCC – питание
GND – земля
STB – сигнал стробирования
CLK – тактовый сигнал
DIO – двунаправленная линия данных

Библиотека
Можно найти множество библиотек для работы с этим модулем. Один из них https://github.com/rjbatista/tm1638-library
