Сенсорная клавиатура 8 кнопок

Бесплатная доставка по всей России*
Возможно забрать из офиса до 20:00 (пн-пт), до 16:00 (сб)

Цена: 253 руб
Цена от 3 шт: 209 руб

На складе: 54 шт

Доставка:

Забрать из офиса
До 20:00 (пн-пт), 16:00 (сб)
Доставка в салон Евросеть/Связной
От 2 дней
Доставка в пункт выдачи
От 1 дня
Отправим Почтой России
Через 1 день

Характеристики Сенсорная клавиатура 8 кнопок

Артикул 19010020114

Описание

Модуль сенсорной клавиатуры на 8 кнопок.
Каждая кнопка имеет свой выход и свой светодиод для индикации состояния.

Характеристики:
  • Модель: FC-93;
  • Чип: TTP226;
  • Технология сенсора: Ёмкостная;
  • Количество клавиш: 8 клавиш (матрица 2х4);
  • Каждая кнопка имеет свой выход и свой светодиод для индикации состояния;
  • Напряжение питания: DC 2,4...5,5 В;
  • Потребляемый ток: 100 мА;
  • Интерфейсный разъём: PLS-11;
  • Рабочая температура: 0...75 градусов Цельсия;
  • Размеры: 48 х 46 х 10 мм;

Дополнительная информация

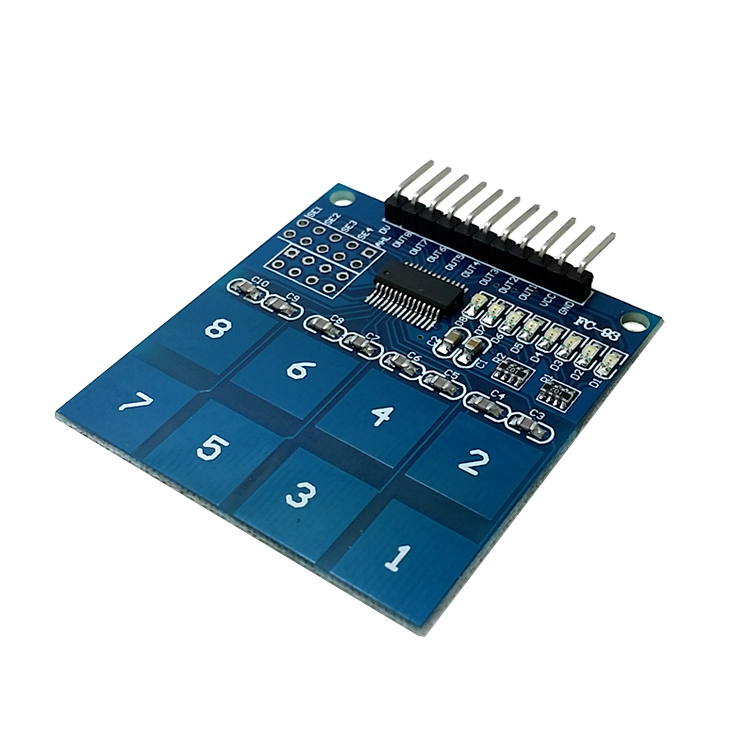

Модуль представляет собой печатную плату с 8-ю сенсорными площадками, расположенными в матрице 2х4, и электронными компонентами.
Клавиатура построена на базе микросхемы TTP226 - 8-и канального ёмкостного детектора.
Сенсорная клавиатура FC-93 может использоваться, как и любая другая клавиатура, для управления устройствами, набора кодов в кодовых замках или программирования.
Для использования сенсорной клавиатуры нужно подключить её к устройству, которым нужно управлять, при необходимости создать программу управления и подключить питание.
Для нормальной работы с Arduino контроллерами нужно скачать и установить библиотеку.

Сенсорная клавиатура FC-93 имеет один 11-пиновый разъём для подключения питания и управляемых устройств:
• Контакты VCC и GND - напряжение питания;
• Контакты OUT1 - OUT8 цифровые контакты для работы в режиме на 8 клавиш.

Нужно подключить питание к выводам VCC и GND.
Затем к выходам OUT1 - OUT8 подключить управляемое устройство.
