Артикул

0302051020

Микросхема усилителя: PAM8302
Напряжение питания: 2.2 - 5 В
Выходная мощность: 2,5 Вт на 4 Ом, 10% THD, 1.5 Вт на 8 Ом, 10% THD, с 5.5 В питанием
50дБ PSRR в 1KHz
Коэффициент усиления: 24 дБ, с регулировкой потенциометром на плате.
Защиты: тепловая и выхода от короткого замыкания/перегрузок по току
Потребляемый ток покоя: 4 мА
Потребляемый ток в режиме отключения: 1uA

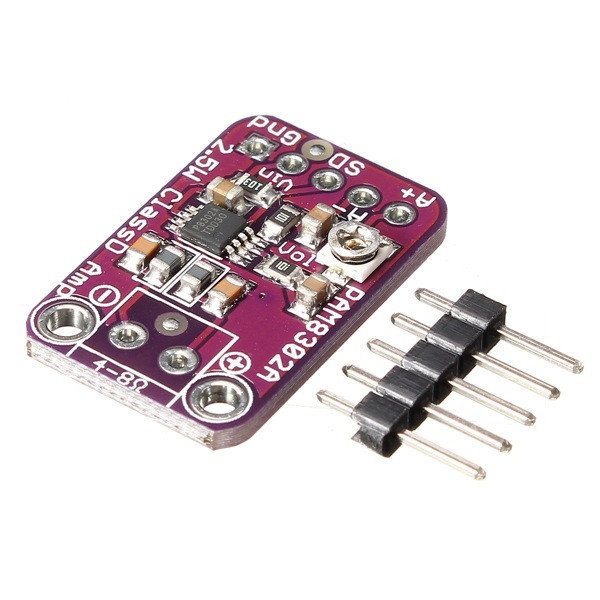

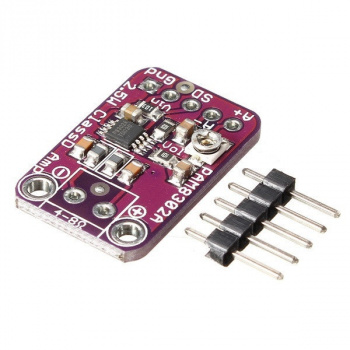

Это супер маленький моно усилитель на удивление мощный - способен развить до 2,5 Вт на 4-8 Ом динамиках. Внутри миниатюрного чипа PAM8302 размещен контроллер усилителя класса D, работающий в диапазоне напряжений питания 2.0 В-5.5 В постоянного тока. Усилитель имеет высокий для своего класса КПД (более 90% при 8 Ом нагрузке) - что делает его идеальным для портативных и проектов с батарейным питанием.
Усилитель имеет эффективную защиту выхода от короткого замыкания и перегрева. Выход усилителя выполнен по мостовой схеме, что делает невозможным подключение громкоговорителя между выходом и землей, но такова плата за высокую эффективность выходного каскада усилителя. Частота ШИМ усилителя составляем 250КГц, что значительно выше слышимой границы звукового диапазона. Для работы не требуется подключения никаких дополнительных элементов - просто подключаем питание, подаем звуковой сигнал и подключаем громкоговоритель. С усилителем можно использовать громкоговоритель с сопротивлением звуковой катушки более (до 32 Ом).
