Модуль для Micro SD Flash

Модуль для Micro SD Flash
Бесплатная доставка по всей России*
Возможно забрать из офиса до 20:00 (пн-пт), до 16:00 (сб)

Цена: 129 руб

На складе: 36 шт

Доставка:

Забрать из офиса
До 20:00 (пн-пт), 16:00 (сб)
Доставка в салон Евросеть/Связной
От 2 дней
Доставка в пункт выдачи
От 1 дня
Отправим Почтой России
Через 1 день

Характеристики Модуль для Micro SD Flash

Артикул 0302046012

Описание

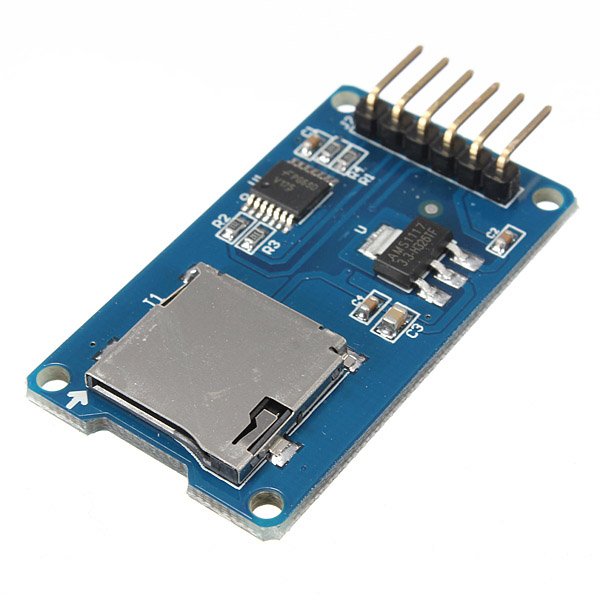

Модуль для подключения Micro SD к Arduino.
Содержит встроенный линейный стабилизатор напряжения и преобразователь уровней.
► Поддержка карт: micro SD, micro SDHC
► Интерфейс: SPI
► Напряжение питания: 4.5-5.5 В или 3.3 В
► Напряжение интерфейса SPI: 5 В или 3.3 В
► Потребляемый ток: от 0.2 мА до 200 мА
► Поддерживаемые карты: Micro SD карты (< = 2 ГБт), Мicro SDHC карты (< = 32 ГБт)
► Габариты: 42мм х 24мм х 12мм

Дополнительная информация

Карта micro SD — это съемная карта памяти небольшого формата с габаритными 11 мм x 15 мм и толщиной в 1 мм. Рабочие напряжение карты 3.3 В, поэтому ее нельзя подключать напрямую к цепям Arduino у которых 5 вольтная логика (если напряжение превысит 3.6 В карты выйдет из строя). Поэтому на плате предусмотрена микросхемам 74LVC125A, которая преобразует 3.3 В логический сигнал с карты в 5 В Arduino и на оборот, если мы подаем 3.3 – 3.6 В. Так же, на модуле предусмотрен стабилизатор напряжения на 3.3 В «AMS1117».

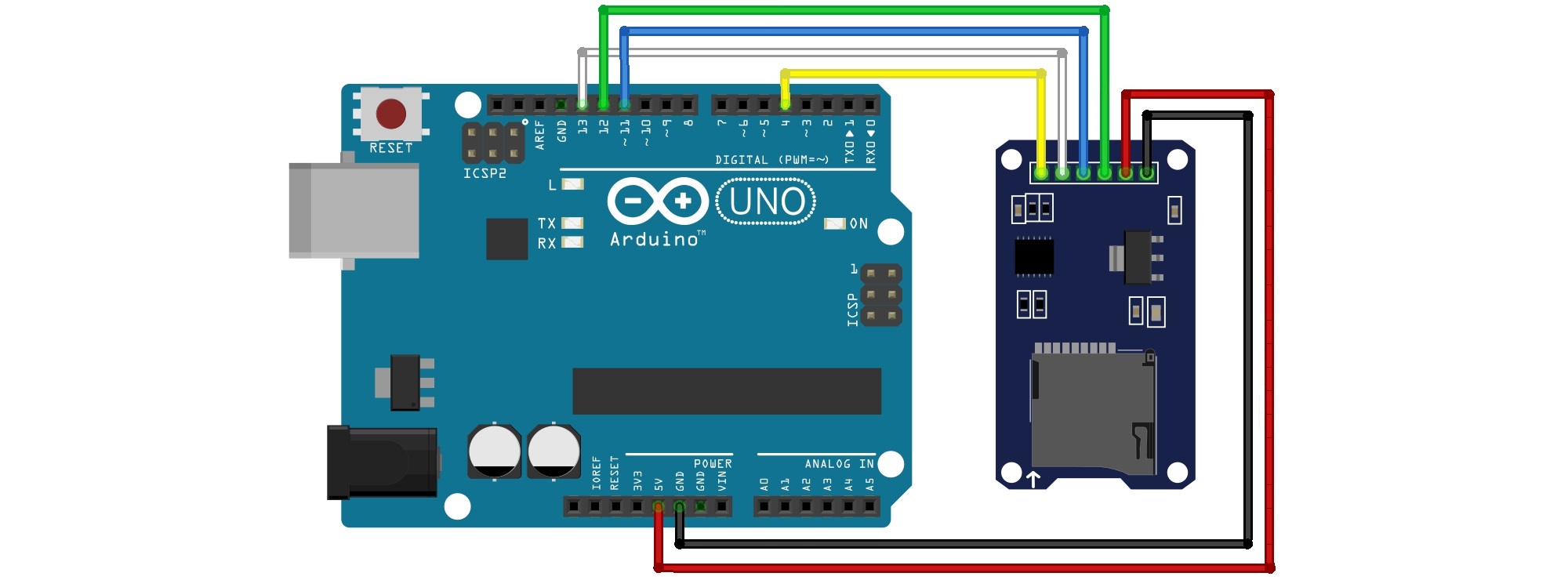

Модуль micro SD карты имеет шесть контактов, назначение каждого можно ознакомится ниже:
► GND — питание модуля «земля»
► VCC — питание модуля «3.3 В — 5В»
► MISO (Master In Slave Out) — это выход SPI
► MOSI (Master Out Slave In) — это вход SPI
► SCK (Serial Clock) — Тактовые импульсы
► SS (Slave Select) — используется Arduino (Master) для включения и отключения определенных устройств на шине SPI.
