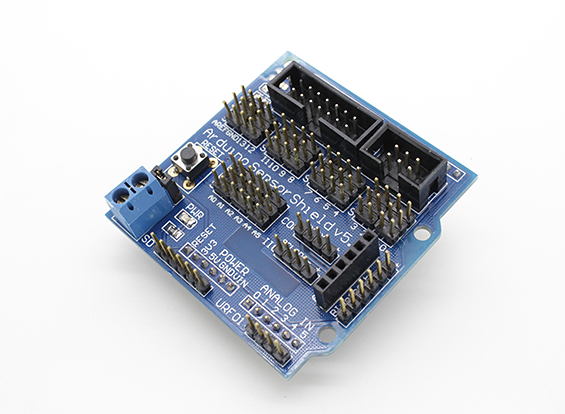

Sensor Shield V5 позволяет подключать к Arduino различные датчики, сервоприводы, реле, кнопки, потенциометры и многое другое.

Каждый функциональный модуль имеет порт с питанием.

Габариты    57 × 57 × 19 mm
Напряжение питания:    5 В
Количество цифровых выходов:    16
Количество аналоговых входов:    6
Доступные интерфейсы:    I2C, UART, SPI, SD card, Bluetooth, APC220, RS232, интерфейс подключения ультразвуковых дальномеров, параллельный и последовательный интерфейсы подключения ЖК-экрана

Sensor Shield v 5.0 содержит множество дублей часто использующихся пинов, например, пинов интерфейсов.
Каждый цифровой и аналоговый пин контроллера получает свою пару контактов питания для облегчённого подключения трёхпроводных датчиков.

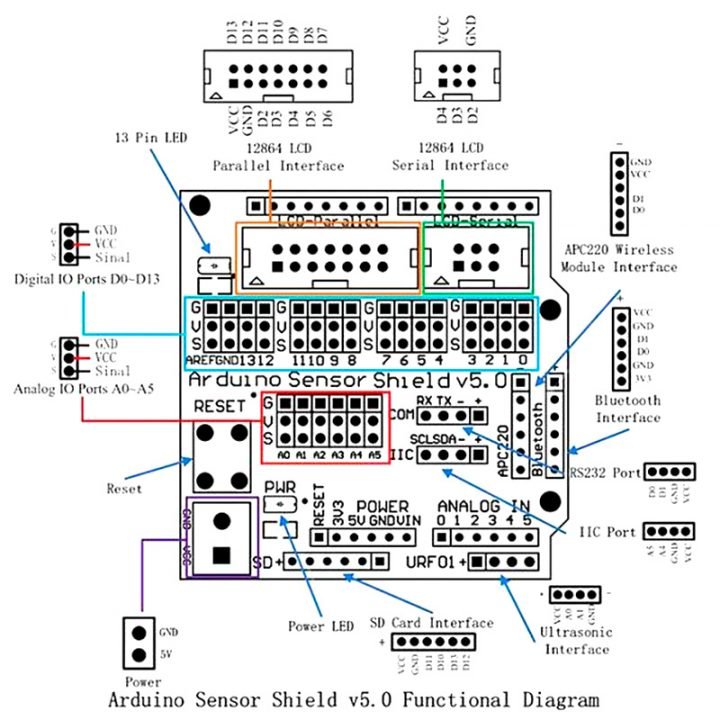

Также на плате разведены:
– гребёнка карты SD
– питание и контакты SPI
– гребёнка подключения ультразвуковых дальномеров (питание и 2 цифровых пина)
– порты UART и IIC – по два сигнальных вывода интерфейса и питание
– разъёмы для беспроводных модулей Bluetooth и APC220 – питание и UART
– последовательный и параллельный интерфейсы для подключения графического ЖК-экрана 128X64
Так как шилд закрывает светодиод питания и кнопку сброса, они дублируются сверху шилда. Дублируется и светодиод на 13 пине.
Для подключения питания на шилде установлен винтовой клеммник.
