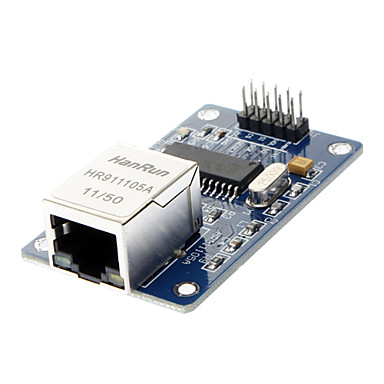

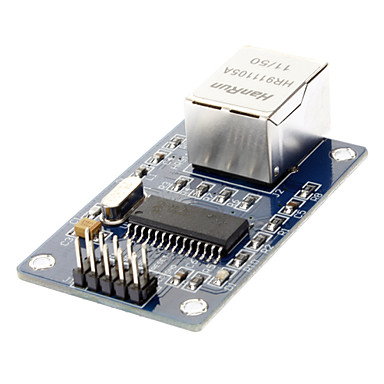

Ethernet модуль на базе ENC28J60

Ethernet модуль на базе ENC28J60 Ethernet модуль на базе ENC28J60
Бесплатная доставка по всей России*
Возможно забрать из офиса до 20:00 (пн-пт), до 16:00 (сб)

Цена: 389 руб

На складе: 31 шт

Доставка:

Забрать из офиса
До 20:00 (пн-пт), 16:00 (сб)
Доставка в салон Евросеть/Связной
От 2 дней
Доставка в пункт выдачи
От 1 дня
Отправим Почтой России
Через 1 день

Характеристики Ethernet модуль на базе ENC28J60

Артикул 0302047007

Описание

Построен на базе популярной микросхемы Ethernet- контроллера ENC28J60 (Microchip)
Поддержка полнодуплексного режима
Подключение к микроконтроллеру через интерфейс SPI
Максимальная скорость передачи данных по Ethernet 10 МБ/с
Разъем RJ45 со встроенным трансформатором и индикацией
Напряжение питания 3.3 В

Дополнительная информация

https://github.com/njh/EtherCard - библиотека
СХЕМА ПОДКЛЮЧЕНИЯ
Модуль подключается к Arduino с помощью SPI интерфейса. Тактовая частота интерфейса может достигать 20 МГц. Для подключения к сети TCP/IP используется разъём RJ-45. Модуль гальванически развязан с ним.
Контроллер модуля имеет максимальную тактовую частоту 25 МГц. Все функции по работе с сетевыми протоколами возложены на него, Arduino остаётся только отправлять пакеты данных и принимать полученные.
Модуль работает при напряжении 3,3 В, благодаря чему совместим и с микроконтроллерами STM32 или STM8. Максимальный потребляемый ток может составлять 250 мА, номинальный – 170 мА.
Теперь разберём подключение ENC28J60 к Arduino.

Рассмотрим подключение ENC28J60 к UNO и к другим платам на базе Arduino ATmega328/168.

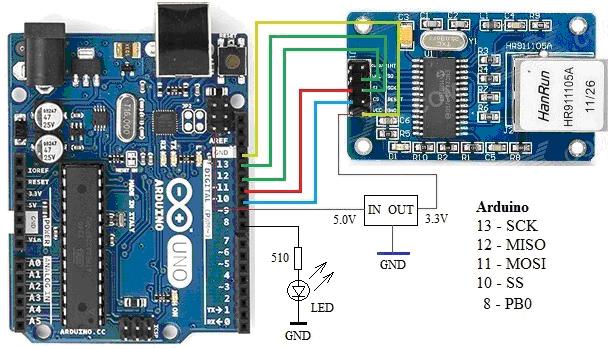

Схема будет выглядеть так:
• VCC – 3v3;
• GND – GND;
• CS – 8;
• SI – 11;
• SO – 12;
• SCK – 13.
При использовании Arduino Mega она станет выглядеть так:
• VCC – 3v3;
• GND – GND;
• CS – 53;
• SI – 51;
• SO – 50;
• SCK – 52.
