Артикул

0302047009

- Ethernet контроллер W5100 (аппаратная реализация стека протоколов TCP/IP)
- Слот для Micro SD карты
- Уровень напряжения 5/3.3В
- 10Mb/100Mb Ethernet с поддержкой PoE
- Совместима с Uno и Mega

Микросхема аппаратно реализует следующие протоколы транспортного, сетевого и канального уровней системы OSI (Open System Interconnection): TCP, UDP, IPv4, ICMP, ARP, IGMP и MAC. Аппаратная поддержка протокола PPPoE (Point-to-point over Ethernet) с PAP/CHAP протоколами аутентификации, что позволяет W5100 осуществлять удаленное подключение встраиваемого устройства к провайдеру через простой и дешевый DSL-модем, работающий в мостовом (bridge) режиме и не имеющий собственной аппаратной поддержки PPPoE.

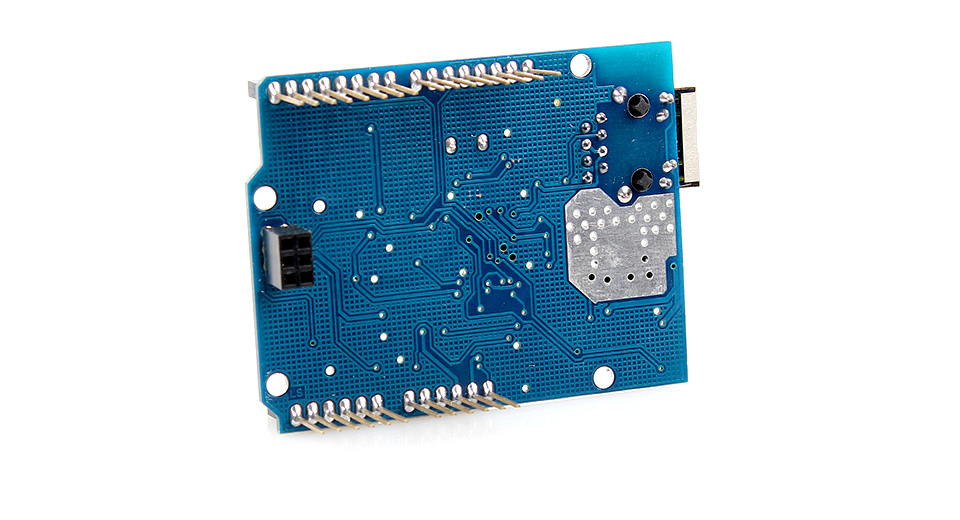

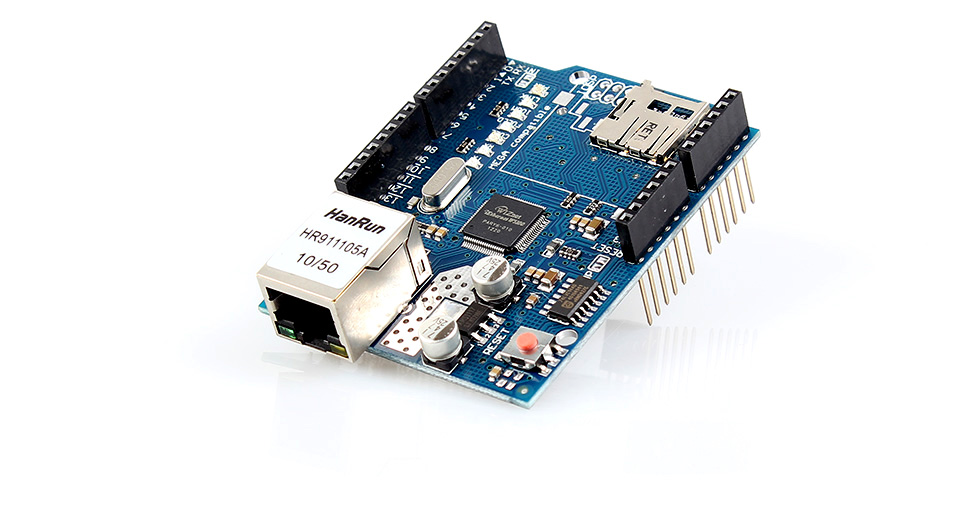

Ethernet контроллер W5100, слот micro SD

Шилд предназначен для коммуникации микроконтроллера с локальной сетью и реализует физический уровень интерфейса. Подключается к Arduino по интерфейсу SPI. Скорость обмена Internet – 10/100 Mb/s. Напряжение питания – 5В.
Кроме собственно элементов для связи с сетью на плате расположен разъём для microSD карты памяти (для упрощения организации памяти для веб-сервера).
На шилд выведены закрытые им кнопка RESET и служебные светодиоды, в том числе индикаторы работы проводного интерфейса. Шилд совместим с Arduino Mega, так как использует ICSP-разъём (разъём программирования) для подключения.

Обратите внимание – стандартный пин 10, используемый для выбора активного устройства, будет занят и для других устройств придётся выбирать другой пин, чтобы избежать конфликта на линиях данных. Это – одна из самых распространённых ошибок, по причине которой у многих не работают SPI устройства вместе с Ethernet Shield.

•
