Маленький и удобный преобразователь интерфейсов на базе широко известной микросхемы FT232RL.

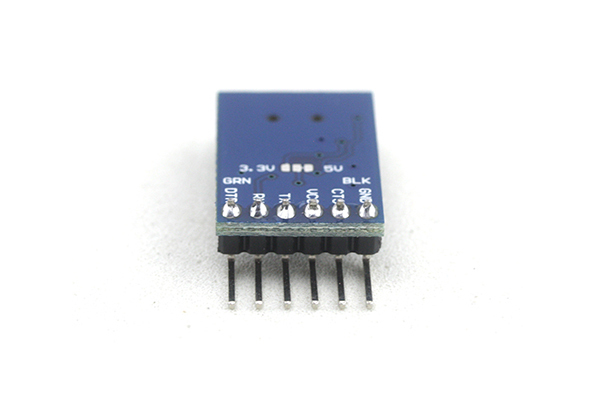

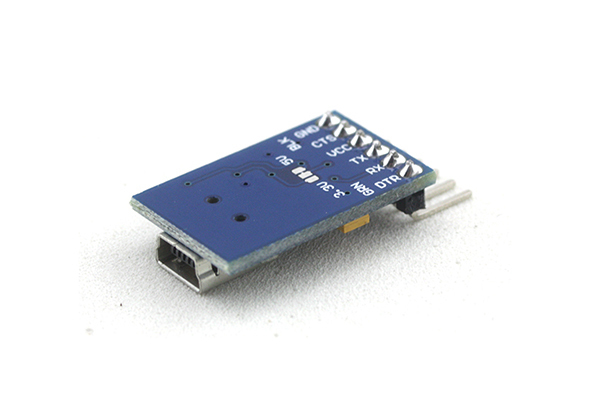

Каждый вывод модуля подписан.

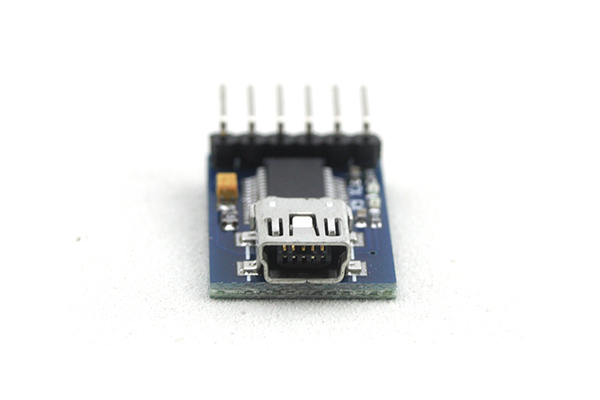

На модуле установлен разъем Mini USB.

Модуль преобразователя USB to TTL; FT232RL

Конвертер USB-UART на основе FT323RL предназначен для организации виртуального COM-порта с уровнями TTL для взаимодействия с внешними устройствами вроде Arduino.

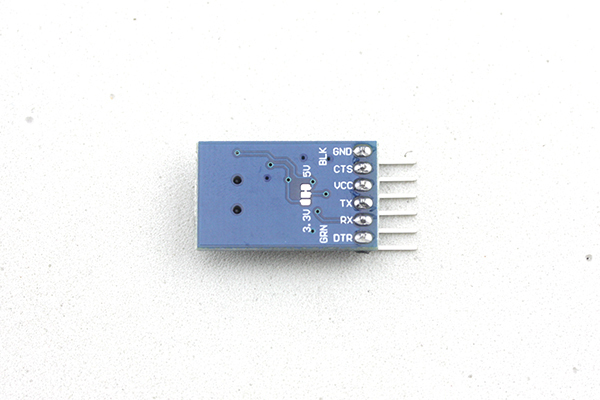

На гребёнку для подключения выведено всё необходимое – RX и TX для обмена данными, питание и сигнал DTR для автоматического сбора перед началом прошивки. Также выведен CTS для согласования с устройствами, требующими контроля потока.
Кроме основной гребёнки, из микросхемы выведены все остальные сигнальные выводы, что позволяет организовать на её основе даже программатор для AVR, или, например, подключить стандартный модем.

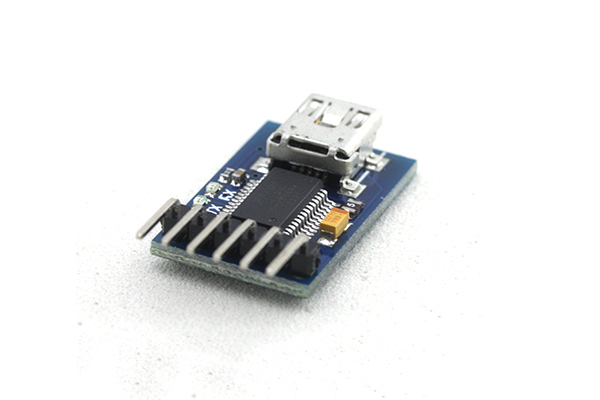

На плате установлены светодиоды-индикаторы обмена и светодиод питания.
Джампером можно переключать логический уровень сигнальных выводов – либо 5 В, либо 3.3 В – для совместимости с низковольтными устройствами.
Габариты 43 × 18 × 12 mm
Микросхемы: FT232RL
SN75176
Рабочее напряжение: 3,3 и 5 В
Потребляемый ток: 50 мА
Шаг: 2.54 мм
Интерфейс: мини USB
