Артикул

0303047034

Габариты    17 × 15 × 3 mm
Напряжение питания: 3.3 В
Ток в режиме ожидания:    370 мкА
Ток в спящем режиме:    40 нА
Частота передачи данных: до 1 МГц
Максимальное количество устройств в сети: 120
Защита от электростатического разряда по двухпроводной линии: ≥ 16 кВ

Протокол CAN – один из самых распространенных стандартов обмена данными между контроллерами, выносными датчиками и исполнительными аппаратами для объединения их в единую сетевую структуру. Прием и передача информации производится в последовательной форме по принципу коммутации пакетов.

Физически используется дифференциальная пара проводов (стандарт ISO11898). Для организации обмена применяются устройства «посредники» – трансиверы, подключаемые между шиной CAN и интегрируемым блоком.

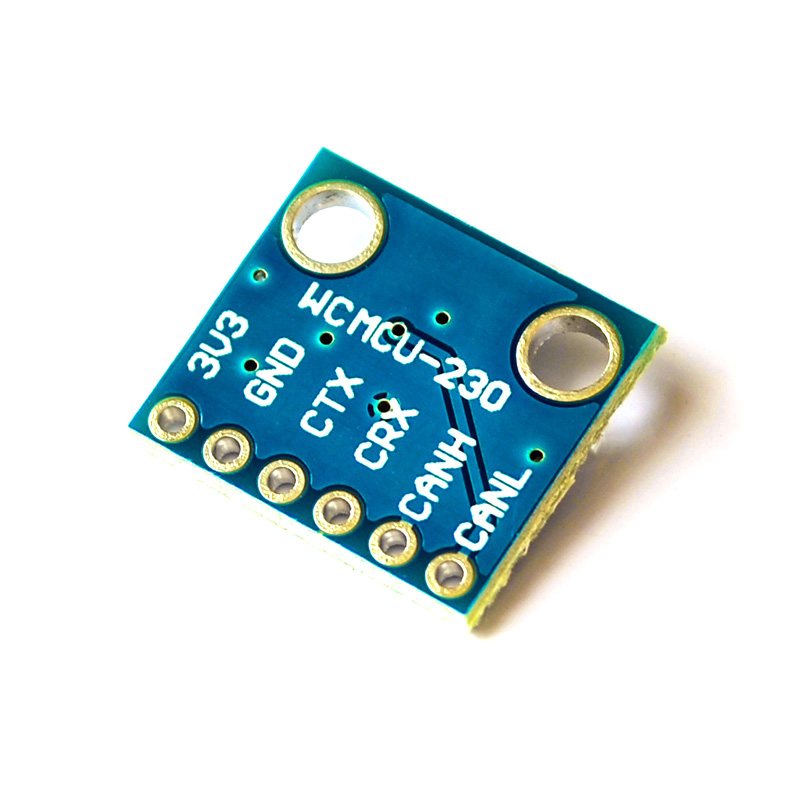

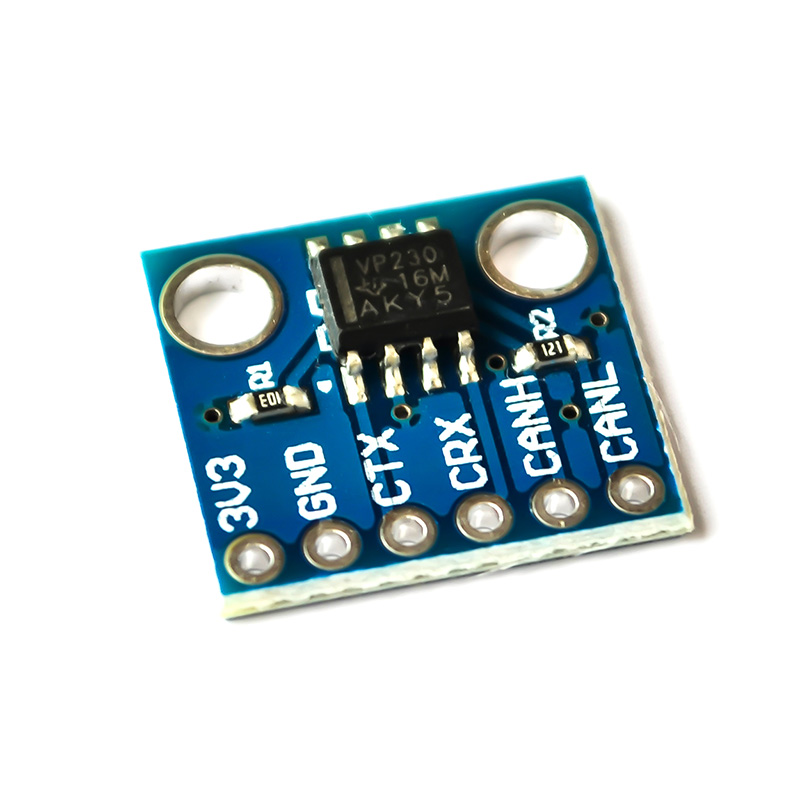

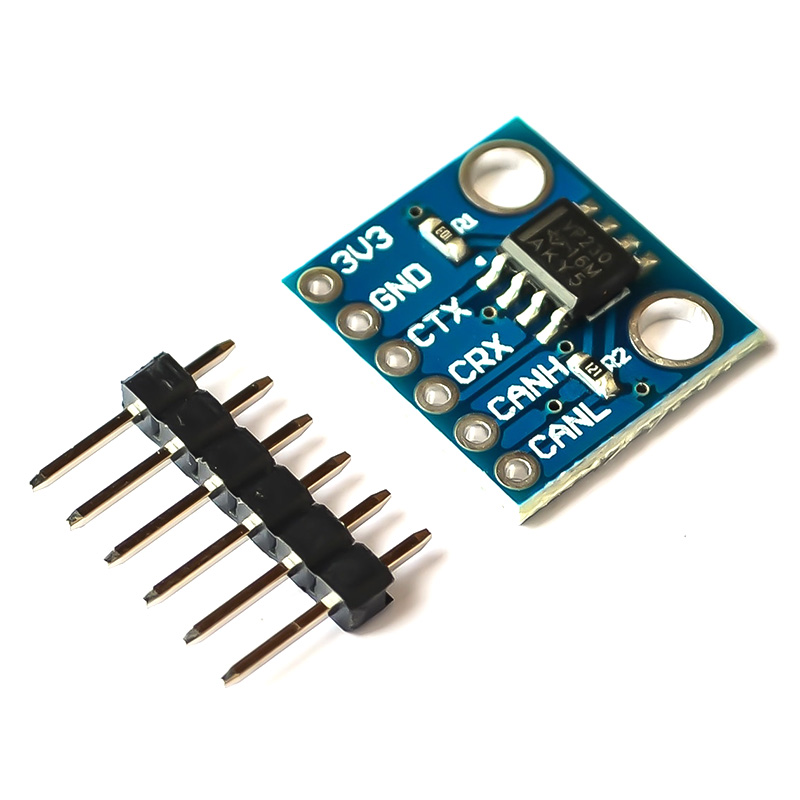

Предлагаемый модуль WCMCU-230 CAN шины на базе чипа SN65HVD230 поддерживает высокоскоростной обмен данными по спецификации ISO1189-2 и включает в себя несколько уровней защиты устройства, обеспечивающие надежность работы сети.

Характеристики модуля WCMCU-230:

максимальное количество устройств в сети: 120;
напряжение питания: 3,3 В;
ток в режиме ожидания: 370 мкА;
ток в спящем режиме: 40 нА;
скорость передачи данных: до 1 МГц;
защита от электростатического разряда по двухпроводной линии: ≥ 16 кВ;
фильтрация помех.
