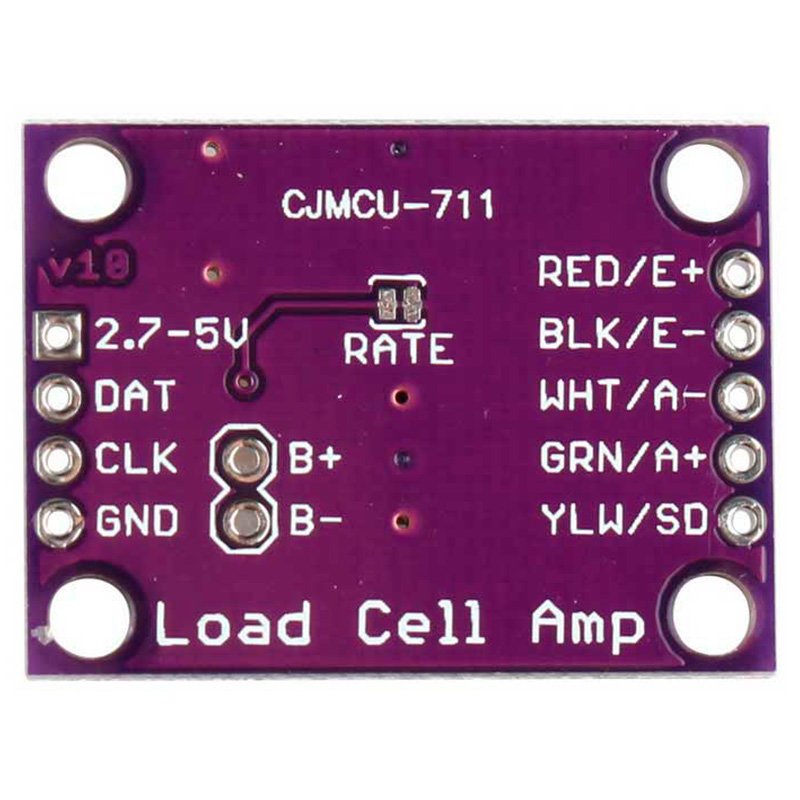

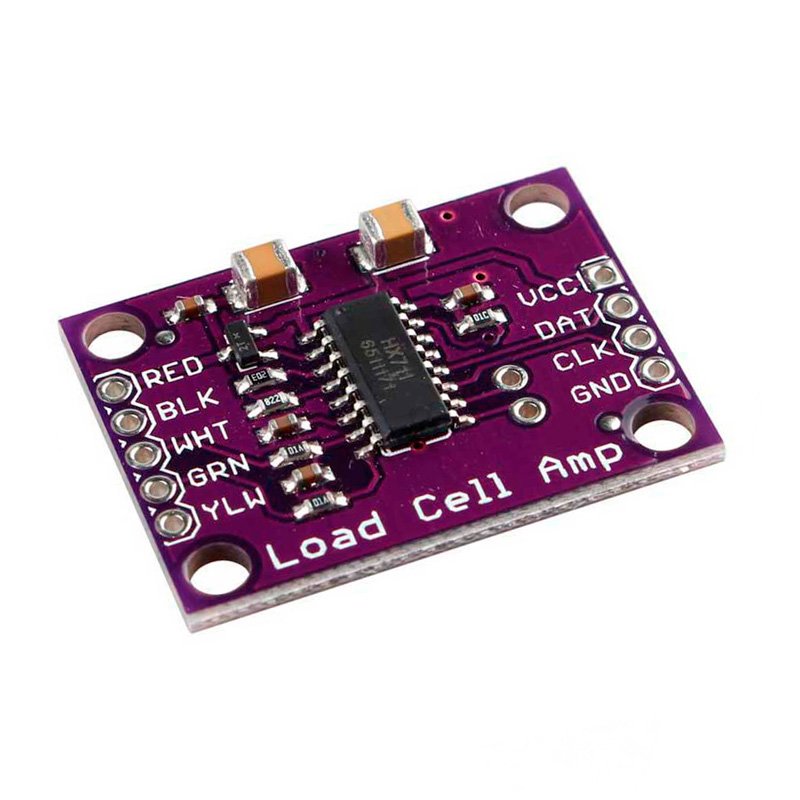

HX711 (MCU-711) – модуль 24-битного АЦП

HX711 (MCU-711) – модуль 24-битного АЦП
Бесплатная доставка по всей России*

Цена: 220 руб

Нет на складе

Характеристики HX711 (MCU-711) – модуль 24-битного АЦП

Артикул 0302050104

Описание

Габариты 30 × 13 × 4 mm
Микросхема:    HX711
Напряжение питания: 2.7 – 5.5 В
Потребляемый ток: 1.7 мА
Разрешение: 24 бит
Количество каналов АЦП: 2
Увеличение усиления канала А: 64 или 128
Увеличение усиления канала B:    32
Частота измерений: 10 или 80 Гц
Дифференциал входного напряжения: ±40 мВ

Дополнительная информация

Модуль MCU-711 основан на микросхеме HX711 – специальном АЦП высокой точности, разработанном специально для медицинских применений и работы с датчиками силы нажатия. Он имеет два дифференциальных канала на вход для быстрого измерения разницы напряжения между двумя точками.

Интерфейс связи преобразователя с управляющим устройством – синхронный, совместимый с SPI.

Преобразователь имеет в своём составе препрограммируемый усилитель с низким коэффициентом шума; коэффициент усиления может быть равен 64 и 128. Он доступен для использования на канале А. Канал В работает с предустановленным значением усиления 32.

Характерной особенностью АЦП является большой диапазон питающего напряжения – от 2.7 В до 5.5 В, что позволяет использовать его как с 5-вольтовыми Arduino, так и с 3.3-вольтовыми платами.
