Артикул

0302050020

16-и битное высокоточное АЦП с интерфейсом I2C.
Частота дискретизации до 860 Гц
Встроенный усилитель с программируемым коэффициентом усиления.

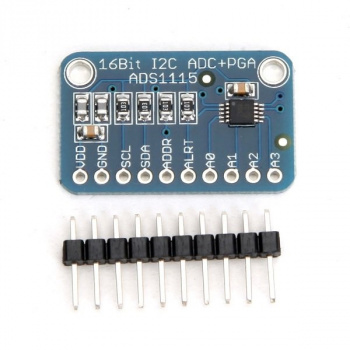

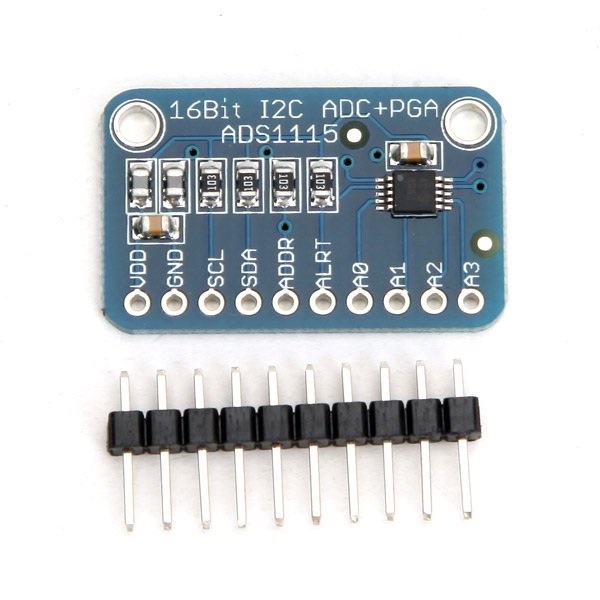

На модуле установлена микросхема ADS1115 – четырёхканальный 16-битный АЦП. Четыре канала могут быть как использованы поодиночке для измерения напряжения на них относительно земли, так и объединены в две пары дифференциальных входов для измерения разницы напряжений.
Максимальная частота выборок – 860 в секунду. Для точного замера напряжения используется встроенный ИОН с низким уровнем шумов.
Для изменения адреса модуля на гребёнке выведен сигнал ADDR. При подтяжке ADDR к земле адрес модуля будет равен 0x48, к питанию – 0x49, к SDA – 0x4A, к SCL – 0x4B.
I2C микросхемы поддерживает связь на скорости до 3.4 МБит/сек.
Диапазон питания микросхемы – от 2 В до 5.5 В, что позволяет использовать его с Arduino 3.3 В.
Ток потребления не превышает 200 мкА при комнатной температуре (до 300 мкА при 125 °C).
Габариты 29 × 17 × 4 mm
Микросхема: ADS1115
Напряжение питания: 2 – 5.5 В
Потребляемый ток: до 200 мкА (до 300 мкА при температуре 125 °C)
Разрешение: 16 бит
Количество каналов АЦП: 4
Частота измерений: 860 в секунду
