Артикул

0302050069

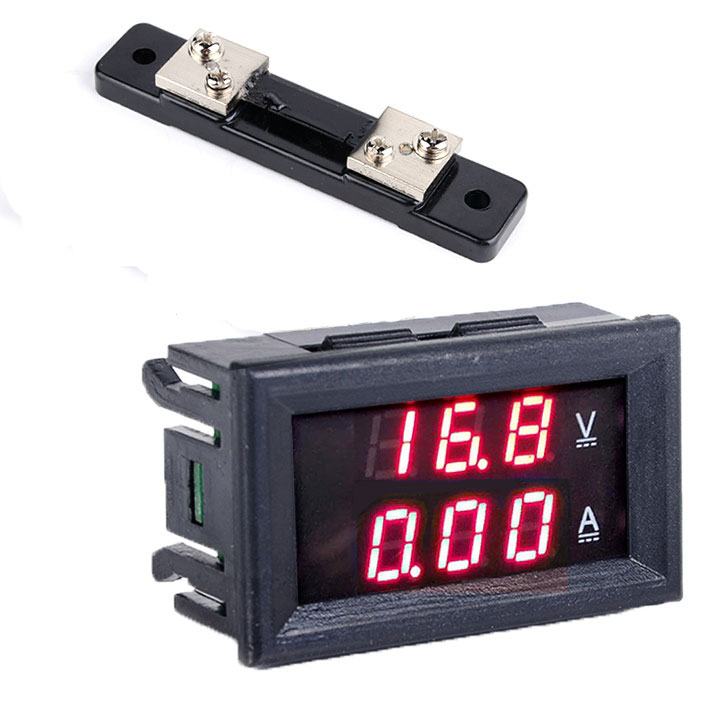

Встраиваемый модуль вольтметра и амперметра в комплекте с шунтом.
Требуется внешний токовый шунт на 50А (Шунт входит в комплект!).

Измеряемое напряжение (DC): 0-100 В (разрешение 0,1В)
Измеряемый ток: 0-50А
Напряжение питания: DC 4,5 - 30В
Частота обновления: 2Гц

Цвет дисплея вольтметра: Красный
Цвет дисплея амперметра: Красный

Размеры: 48x29x22мм
Размеры отверстия для встраивания модуля: 46x27мм
Рабочая температура: -20°C- 65°C

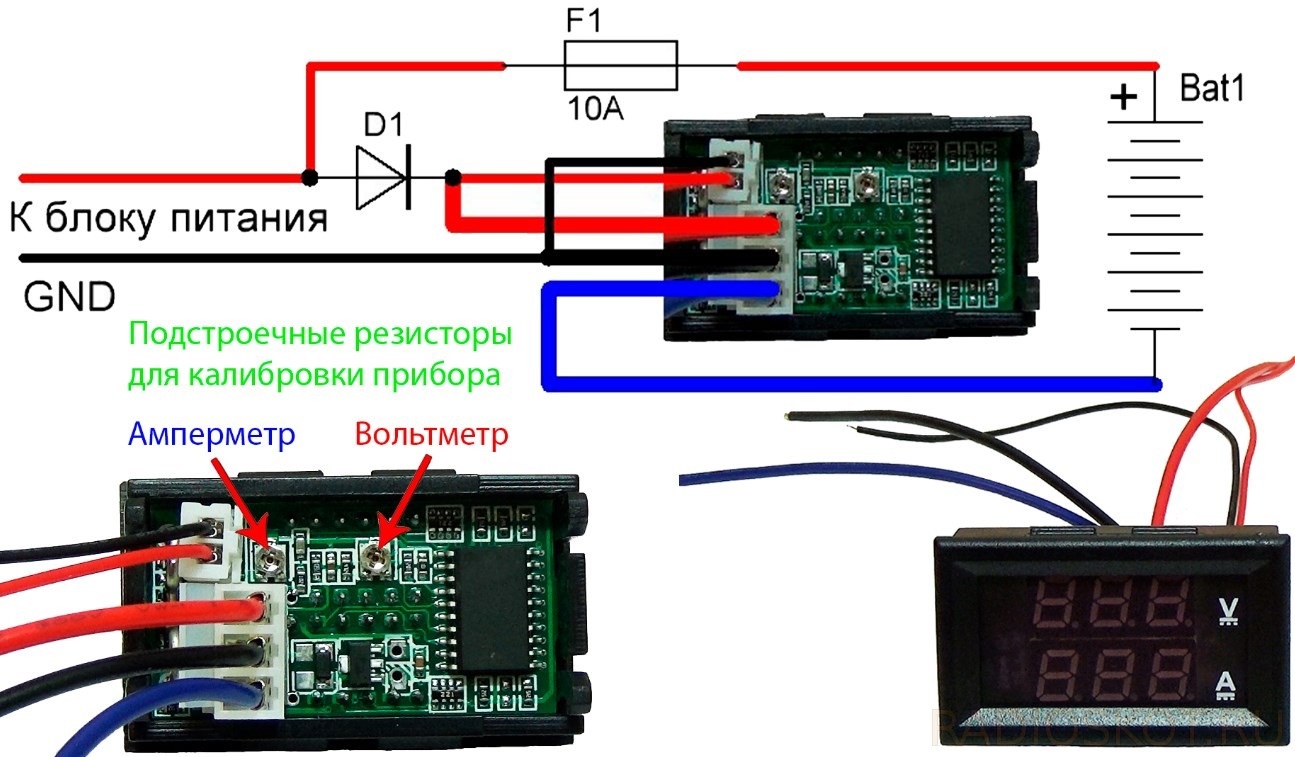

Vcc Красный тонкий Питание прибора (+3.5 — 30 В)
GND Черный тонкий Общий/земля
Vin Желтый тонкий Измерение напряжения (0 — 100 В)
I+ Красный толстый Вход тока + (0 — 49.9 А)
I- Черный толстый Вход тока —
