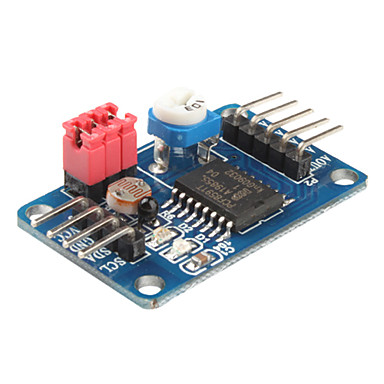

Модуль АЦП/ЦАП на PCF8591
Интерфейс I2C
Встроенный фоторезистор
Максимальные силы тока: на входах – 10 мА, на выходе – 20 мА, питание – 50 мА.
Вес    8 g
Габариты    36 × 24 × 10 mm
Микросхема:    PCF8591
Напряжение питания:    2.5 – 6 В
Потребляемый ток:    до 50 мА
Разрешение:    8 бит
Сопротивление:    до 10 кОм
Каналы АЦП:
0 канал: внешний вход
1 канал: потенциометр
2 канал: термистор
3 канал: фоторезистор
Интерфейс:    I2C
Модуль совместим с любыми микроконтроллерами, включая Arduino.
Подключается к плате через интерфейс I2C. Для работы достаточно стандартных библиотек Arduino IDE

Модуль АЦП/ЦАП на PCF8591; I2C; фоторезистор

Связь с модулем осуществляется через интерфейс I2C.
Разрешение преобразователя составляет всего 8 бит (256 возможных значений). Для сравнения: встроенный в Arduino АЦП имеет разрядность 10 бит (в четыре раза больше возможных значений – 1024), Arduino Due имеет и АЦП и ЦАП разрядностью 12 бит.
Зато преобразователь PCF8591 позволяет сравнивать напряжение на входах АЦП и измерять напряжение одновременно на всех входах. Ничего из этого Arduino не умеет. А, например, Raspberry Pi вообще не имеет аналоговых входов.
Кроме этого, на плате имеются датчики освещённости (фоторезистор) и температуры (термистор) и потенциометр сопротивлением до 10 кОм. Они подключаются к входам АЦП с помощью джамперов на плате.
Датчик освещённости подключается ко входу AIN0 при помощи джампера P5, датчик температуры подключается ко входу AIN1 при помощи джампера P4, потенциометр к AIN3 джампером P6.
Также на плате находятся два светодиода: красный – индикатор питания, зелёный – индикатор величины напряжения на аналоговом выходе.
