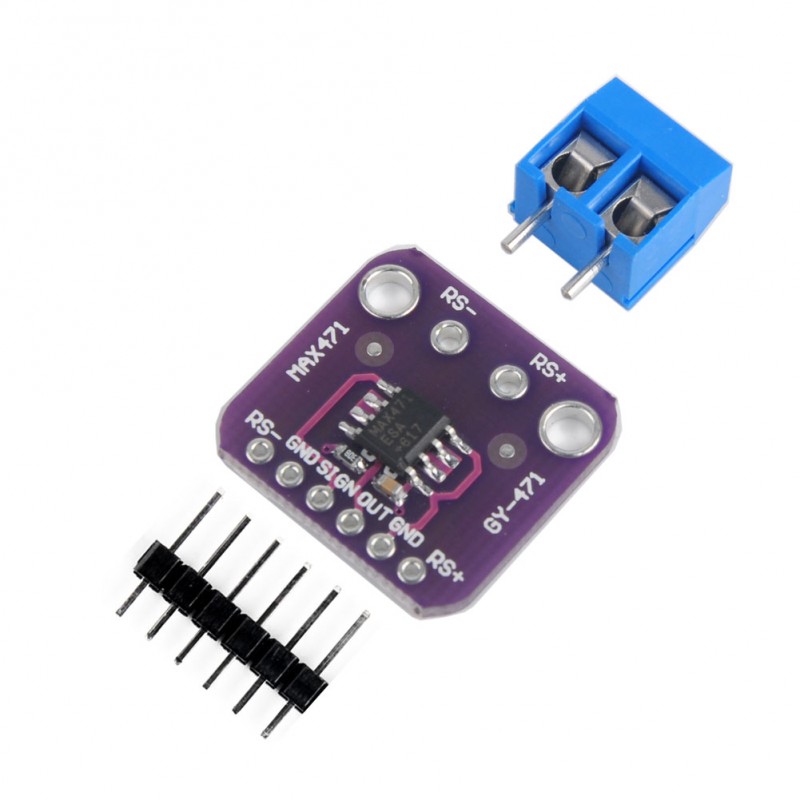

Модуль датчика тока MAX471

Модуль датчика тока MAX471
Модуль датчика тока MAX471
Бесплатная доставка по всей России*
Возможно забрать из офиса до 20:00 (пн-пт), до 16:00 (сб)

Цена: 399 руб

На складе: 20 шт

Доставка:

Забрать из офиса
До 20:00 (пн-пт), 16:00 (сб)
Доставка в салон Евросеть/Связной
От 2 дней
Доставка в пункт выдачи
От 1 дня
Отправим Почтой России
Через 1 день

Характеристики Модуль датчика тока MAX471

Артикул 0302050034

Описание

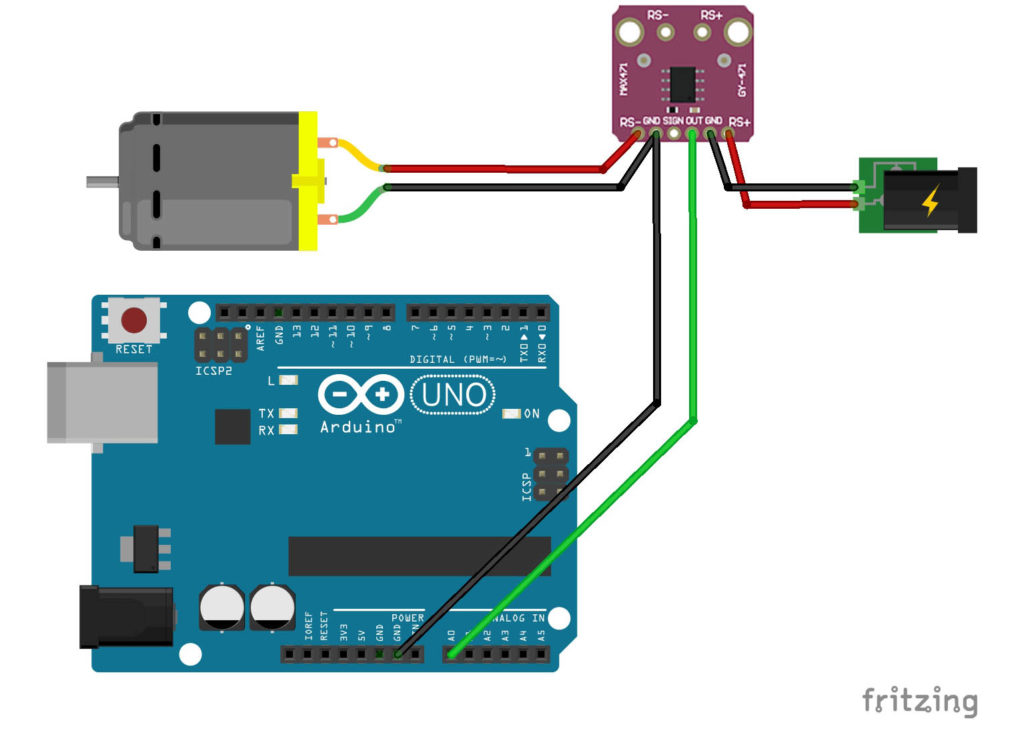

Предназначен для измерения тока и напряжения в электрических цепях радиоэлектронных устройств. Может использоваться совместно с arduino, STM32 или любыми другими контроллерами.

Диапазон измеряемого тока: от 0 до 3000 мА
Размер модуля 19,5 х 20,5 мм

Дополнительная информация

• RS- — К выходу подключается нагрузка.
• RS+ — К выходу подключается источник питания.
• SIGN — Логический выход с открытым коллектором, состояние выхода указывает в какую сторону течет ток, низкий уровень означает что ток течет от RS- к RS+.
• OUT — Аналоговый выход, на выходе формируется напряжение в зависимости от величины протираемого тока, 1 вольт на выходе соответствует 1 амперу через шунт.
• GND — Масса.

• Аналоговый датчик тока, усилитель сигнала встроенного шунта.
• Изменение тока на положительной шине.
• Возможно параллельное подключение нескольких датчиков для увеличения измеряемого тока
• Напряжение питания: 3 В — 36 В (Датчик не измеряет напряжение, питается от измеряемой шины)
• Максимальный ток: 3 А.
• Разрешение на аналоговом выходе: 1А/1В
