Тензодатчик 5 Кг
Цена: 243 руб
Доставка:
Забрать из офиса |
До 20:00 (пн-пт), 16:00 (сб) |
Доставка в салон Евросеть/Связной |
От 2 дней |
Доставка в пункт выдачи |
От 1 дня |
Отправим Почтой России |
Через 1 день |
Характеристики Тензодатчик 5 Кг
Артикул | 0302050015 |
Описание
Максимальный измеряемый вес- 5 Кг
Комплексная ошибка: 0.05% FS
Рабочая температура: -10 ... +50 град. С
Напряжение питания: 3..12 В
Нелинейность: 0.05% FS
Размер: 80мм*13мм*13мм
Внимание! Не сдирайте и не прилагайте усилия на силиконовое белое покрытие тензорезисторов во избежание повреждения датчика
Назначение выводов при подключении к модулю HX711.
Белый А-
Зеленый А+
Красный Е+
Черный E-
Дополнительная информация
Описание:

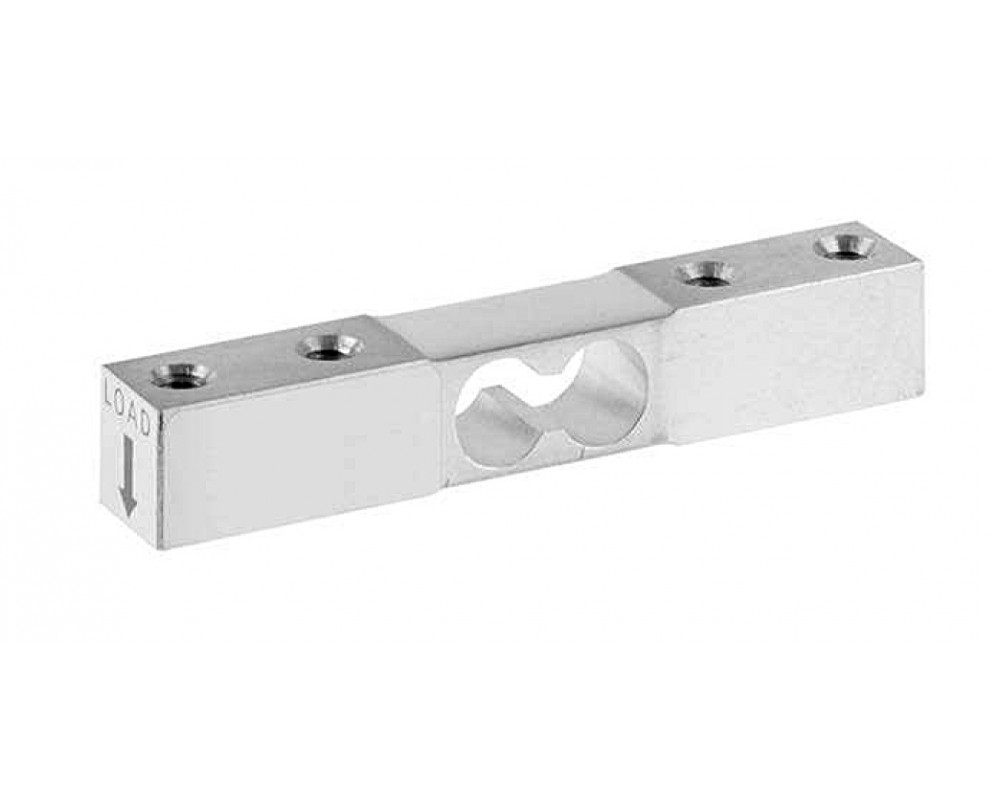

Тензометрический датчик мостового типа на 5 кг. Используется для определения веса. Датчик представляет собой прямоугольный брусок из алюминиевого сплава, с отверстием в центре. На боковые поверхности нанесены четыре тонкоплёночных тензорезистора, соединённых по мостовой схеме, поэтому датчик имеет 4 вывода. Выходное сопротивление тензорезисторов внутри датчика пропорционально величине деформации измеряющего элемента. Для преобразования величины сопротивлений с выхода тензодатчика в двоичный код, применяется аналого-цифровой преобразователь НХ711.
На торцевой стороне датчика нанесена маркировка, указывающая максимальный вес измеряемого груза и направление его приложения. Для того чтобы резисторы изменяли своё сопротивление, тензометрический датчик должен одним концом фиксироваться, а на другой его конец должен действовать груз так, чтобы возникла деформация бруска и, соответственно, плёночных резисторов.
