Артикул

0302050105

Характеристики:
Рабочее напряжение: 5 В ~ 12 В постоянного тока или 18650 батарея
Ток в режиме ожидания: 5 ~ 7 мА
Ток разряда: 500 мА
Мощность нагрузки: 10 Вт 8 Ом
Точность измерения напряжения: 0,1 В
Точность разряда: 1 мАч
Точность разряда энергии: 1 мВтч
Рабочая температура: -25 ℃ ~ 85 ℃
Влажность при работе: 5% ~ 95% относительной влажности

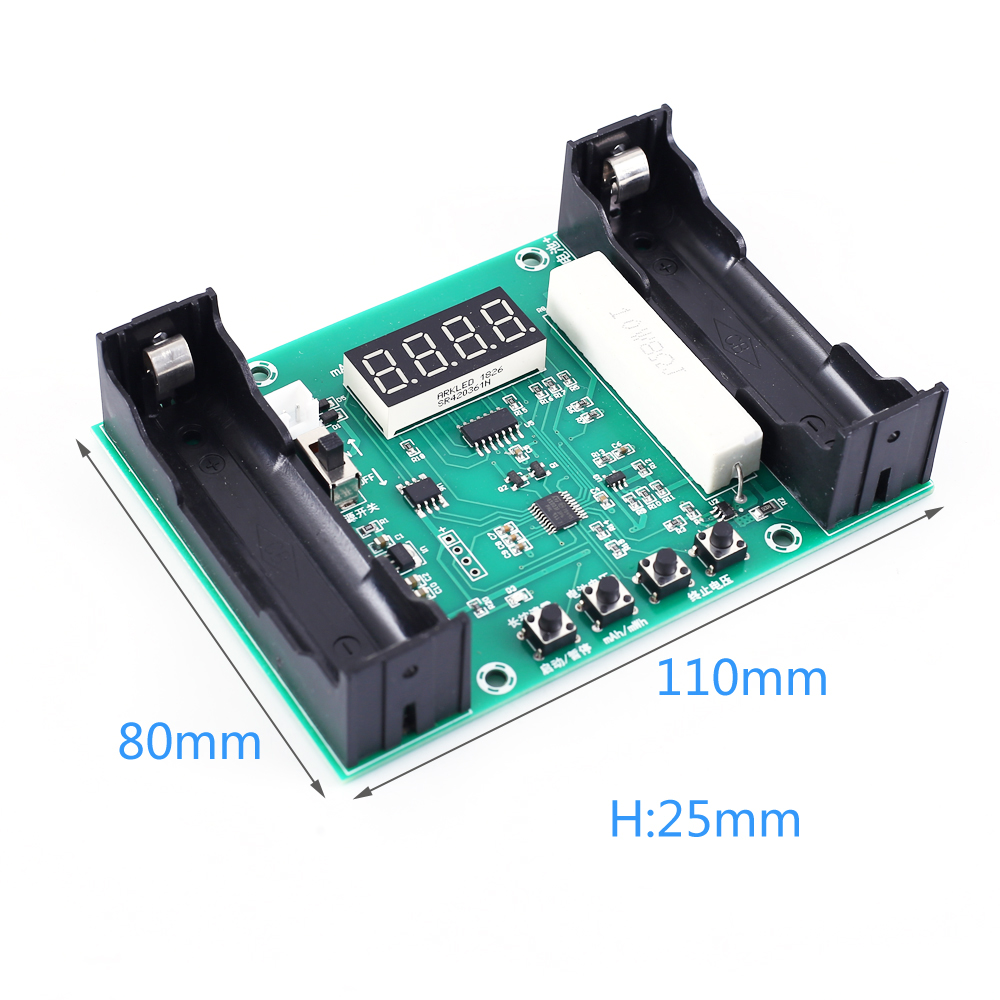

Размер: 110 * 80 * 25 мм

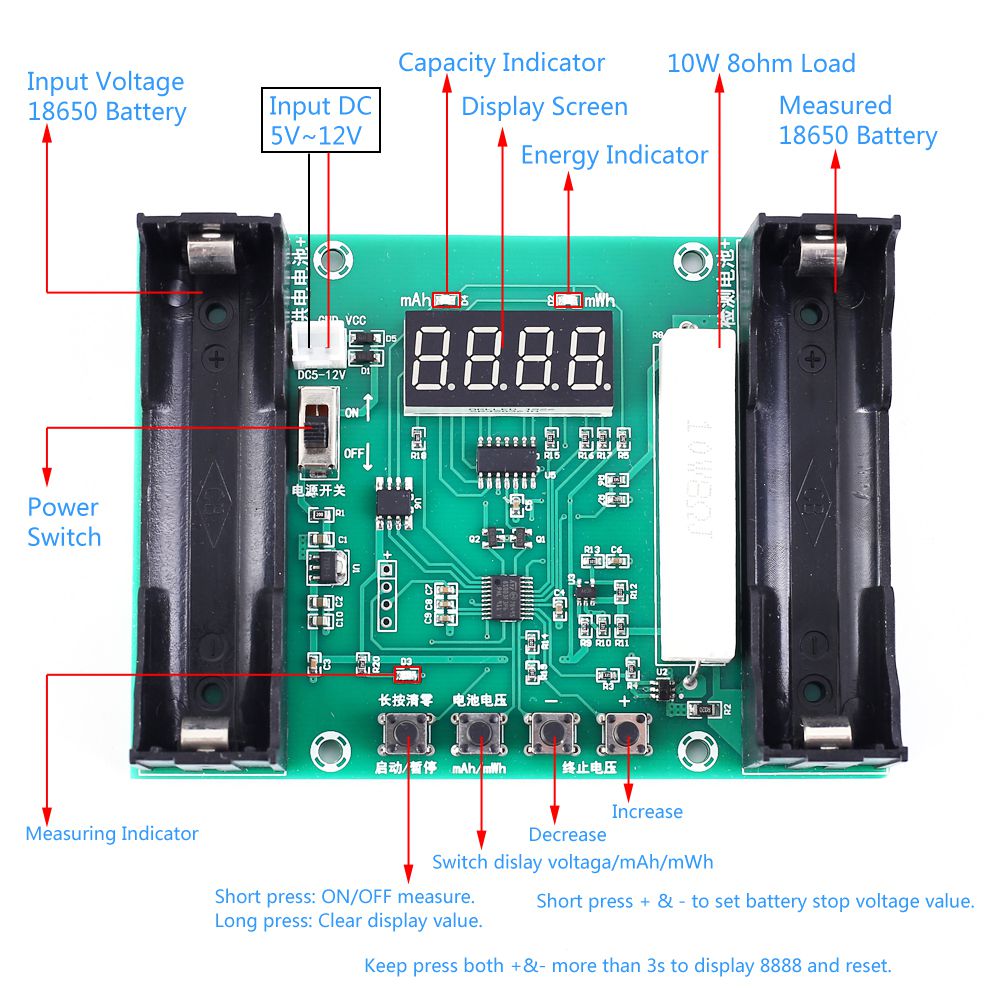

1. Подключите рабочее напряжение 5 В ~ 12 В постоянного тока от белого разъема XH2.54-2P или установите 18650 батарея в левое гнездо аккумулятора.
2. Включите выключатель питания. Затем на экране отобразится текущее напряжение батареи.
3. Установите напряжение остановки разряда. Нажмите кнопки + и -, чтобы установить напряжение остановки разряда. Параметры могут быть сохранены автоматически. Рекомендуется, чтобы напряжение остановки разряда 18650 батарея было установлено на 3,5 В.
4. Кратковременно нажмите первую (левую) кнопку, чтобы начать измерение. После этого загорится индикатор LED D3.
5. Кратковременно нажмите вторую кнопку для переключения емкости дисплея (мАч), энергии (мВтч) и напряжения.
6. Нажмите и удерживайте первую (левую) кнопку, чтобы очистить отображение емкости (мАч) и энергии (мВтч).
8. Батарея протестирована и показывает значение теста батареи, когда индикатор D3 LED начинает мигать.
