Артикул

0302052004

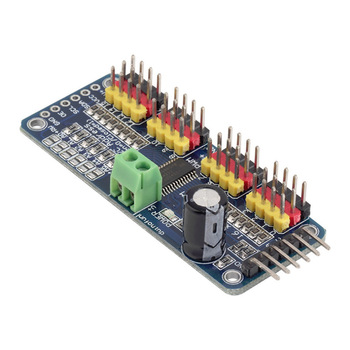

Модуль 16-и канального ШИМ (PWM) контроллера на базе микросхемы PCA9685.

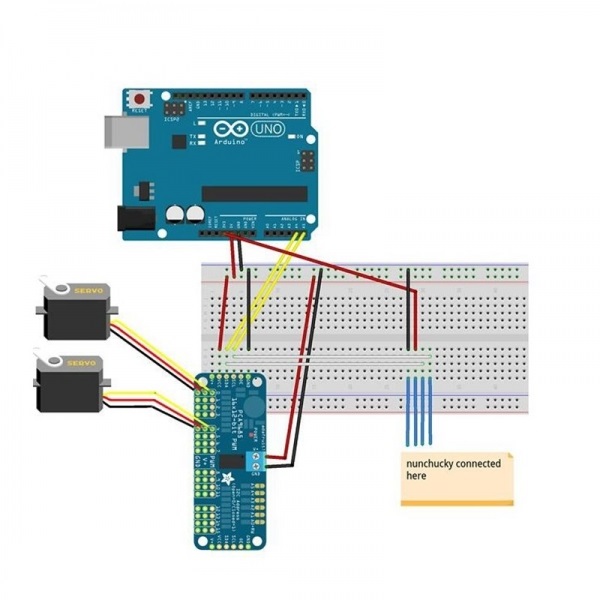

Идеально подходит для управления 16 рулевыми машинками (сервоприводами).

Интерфейс управления: I2C
Напряжение питания модуля: 3-5 В
•    Питание модуля: 3.3 или 5 В оба напряжения входят в диапазон допустимых;
•    Питание чипа (VCC): 2.3 … 5.5 В постоянного тока;
•    Сбой питания (VPOR): до 2.0 В константа используемая компаратором (номинально 1,7в)
•    Потребляемый ток в рабочем режиме: до 10 мА (номинально 6мА);
•    Потребляемый ток режиме ожидания: до 15.5 мкА в режиме ожидания (номинально 2,2мкА);
•    Ток нагрузки на выходах при VCC = 5В и выходом с открытым стоком (флаг OUTDRV=0): до 25 мА;
•    Ток нагрузки на выходах при VCC = 5В и каскадным выходом чипа (флаг OUTDRV=1): до 10 мА;
•    Частота тактирования: 25 МГц внутренний генератор (±3%);
•    Внешний источник тактирования: от 0 до 50 МГц;
•    Количество каналов ШИМ: 16 шт. с поддержкой «горячего» подключения устройств к выходам;
•    Разрешение ШИМ: 12 бит 4096 тактов (рабочий цикл от 0 до 100%);

• Выходная частота ШИМ: от 24 до 1526 Гц для внутреннего генератора 25 МГц (зависит от частоты тактирования и значения предделителя);
• Рабочая частота шины I2C: до 1 МГц с поддержкой 100кГц, 400кГц, 1МГц (ёмкость до 4000пФ);
• Уровень «0» на шине I2C: от -0.5 до 0.3 VСС В;
• Уровень «1» на шине I2C: до 0.7 VСС до VСС+0.3 В;


Вывод Описание
GND общий (минус питания)
OE разрешение работы выходов модуля
SCL линия тактирования (интерфейс I2C)
SDA линия данных (интерфейс I2C)
VCC плюс питания чипа
V+ плюс питания периферии
PWM (0…15) выходы ШИМ (широтно-импульсная модуляция)
A0…A5 состояния 0…5 битов адреса чипа на шине I2C
