Контроллер двигателей на базе TB6612FNG

Контроллер двигателей на базе TB6612FNG Контроллер двигателей на базе TB6612FNG Контроллер двигателей на базе TB6612FNG
Бесплатная доставка по всей России*
Возможно забрать из офиса до 20:00 (пн-пт), до 16:00 (сб)

Цена: 895 руб

На складе: 54 шт

Доставка:

Забрать из офиса
До 20:00 (пн-пт), 16:00 (сб)
Доставка в салон Евросеть/Связной
От 2 дней
Доставка в пункт выдачи
От 1 дня
Отправим Почтой России
Через 1 день

Характеристики Контроллер двигателей на базе TB6612FNG

Артикул 0302052012

Описание

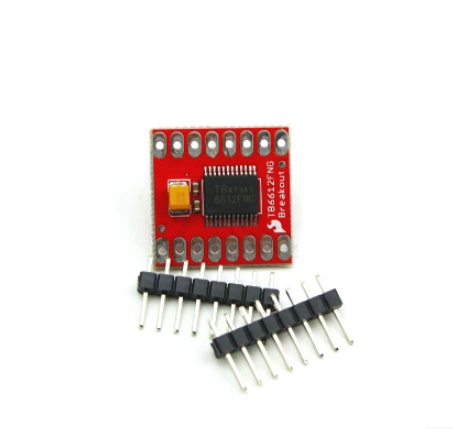

Великолепный двухканальный драйвер моторов, который идеально подходит для сопряжения микроконтроллера с двумя маленькими электродвигателями постоянного тока или для управления одним биполярным шаговым мотором. Основанные на MOSFET H-мостах намного более эффективны, чем основанные на BJT H-мостах которые используются в более старых драйверах, таких как L298N и LB1836M Sanyo, которые предоставляют больше тока моторам. Эта небольшая плата дает Вам прямой доступ ко всем функциям TB6612FNG и защиту от переполюсовки питания на моторах (примечание: нет защиты от переполюсовки питания модуля).

Спецификация:
Напряжение моторов (VMOT): 4,5 - 13,5 В
Напряжение логики (VCC): 2,7 - 5,5 В
Выходной максимальный ток: 3 А на каждый канал
Выходной непрерывный ток: 1 А на каждый канал (2 канала могут быть соединены параллельно для получения 1 канала 2 А)
Максимальная частота ШИМ: 100 кГц
Встроенная тепловая защита
Фильтрующие конденсаторы на обеих линиях питания
Схема защиты от переполюсовки

Дополнительная информация

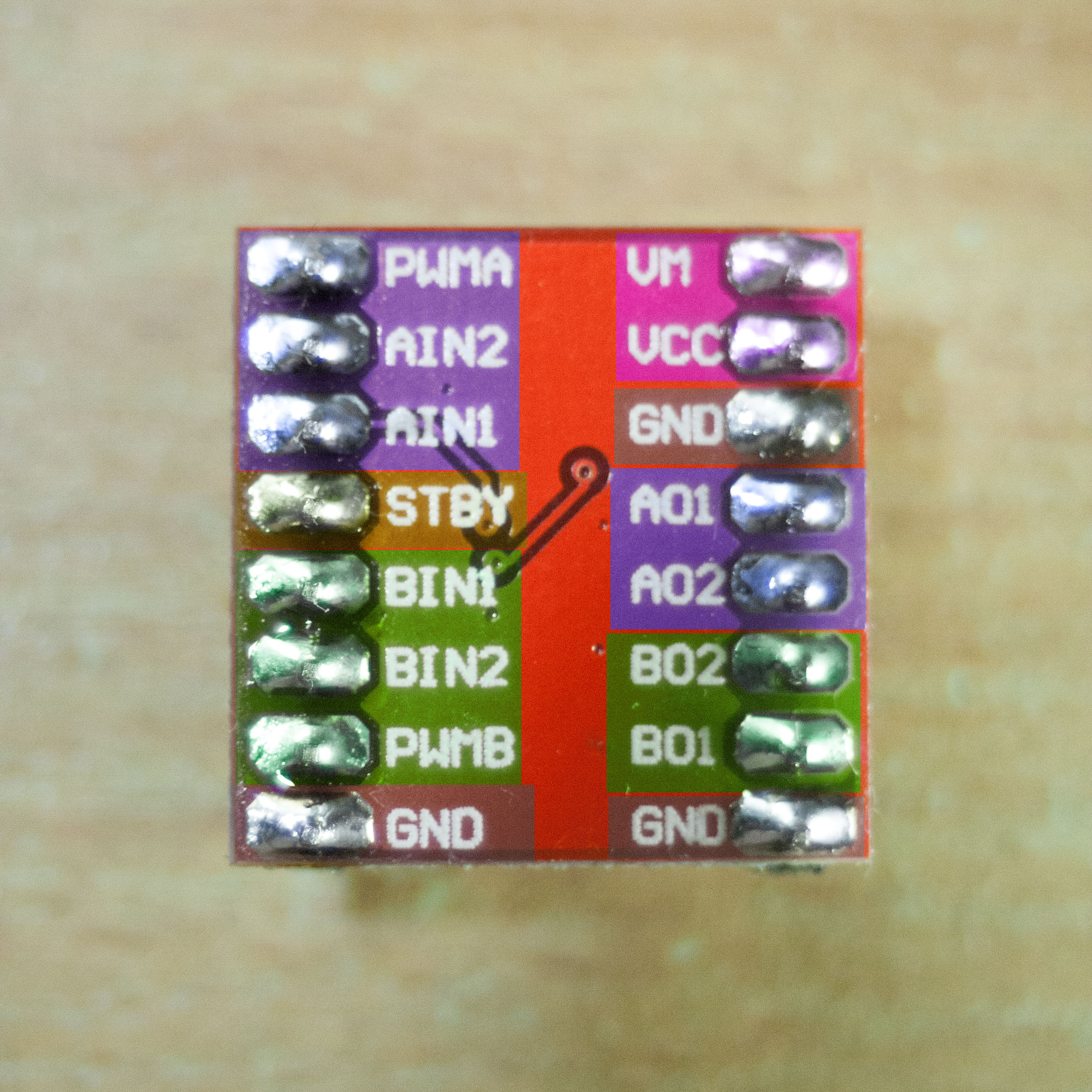

Назначение выходов:

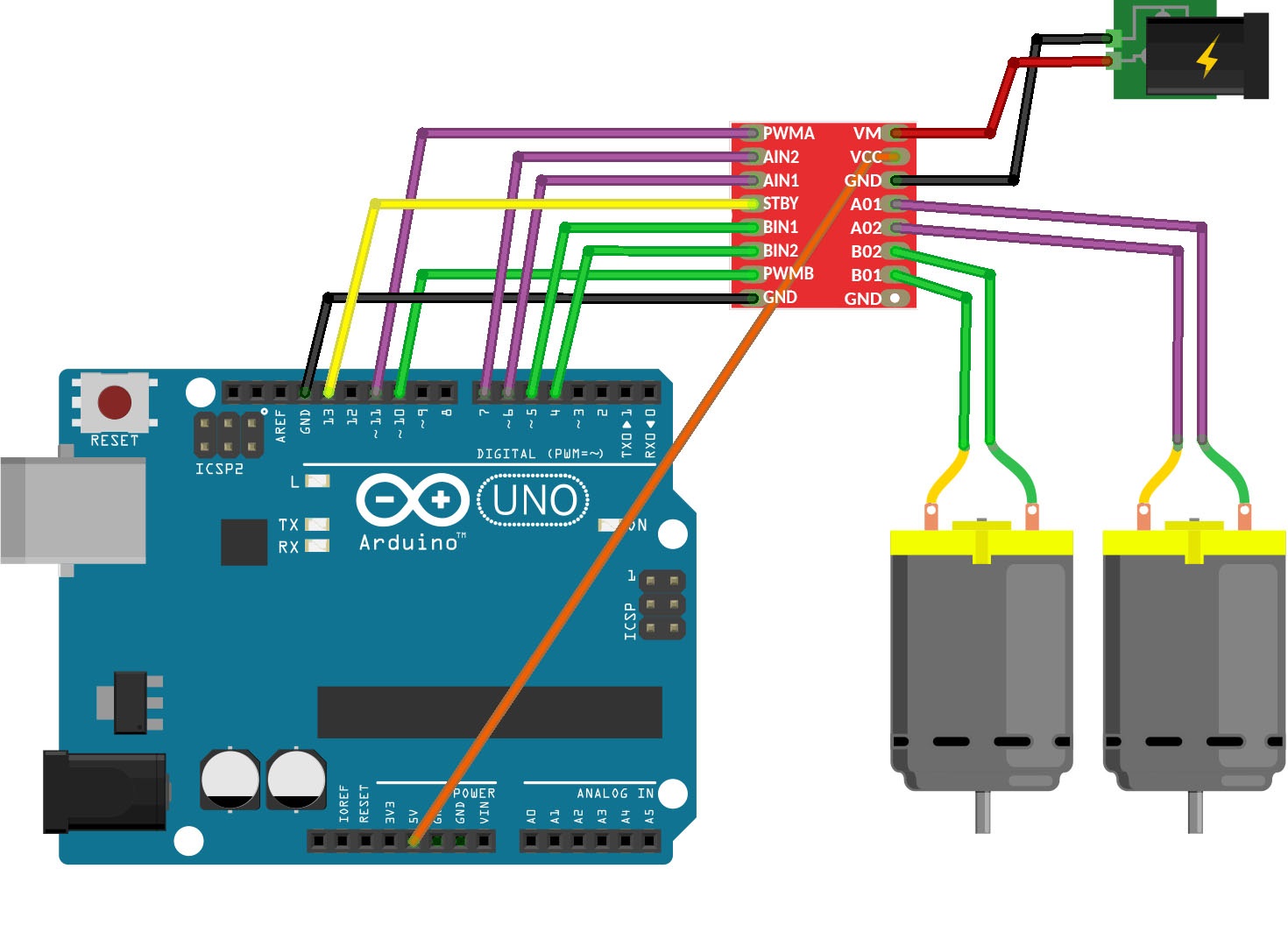

• PWMA \ PWMB — Вход для управления скоростью вращения мотора, для канала A и B соответственно, подключается на выход arduino с поддержкой ШИМ (PWM).
• AIN1 \ AIN2 — Входы полумостов канала A, подключаются на любые свободные выходы arduino.
• BIN1 \ BIN2 — Входы полумостов канала B.
• A01 \ A02 — Выходы полумостов канала A, подключается коллекторный двигатель.
• B01 \ B02 — Выходы полумостов канала B.
• STBY — Включение микросхемы, подключаются на любой свободный выход arduino.
• VM — Вход питания силовой части микросхемы, питание двигателей.
• VCC — Вход питания логической части микросхемы.
• GND — Масса.
Все входы управления (PWMA(B), A(B)IN1(2), STBY) притянуты к массе резистором на 200к
