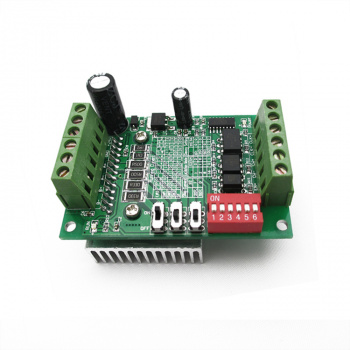

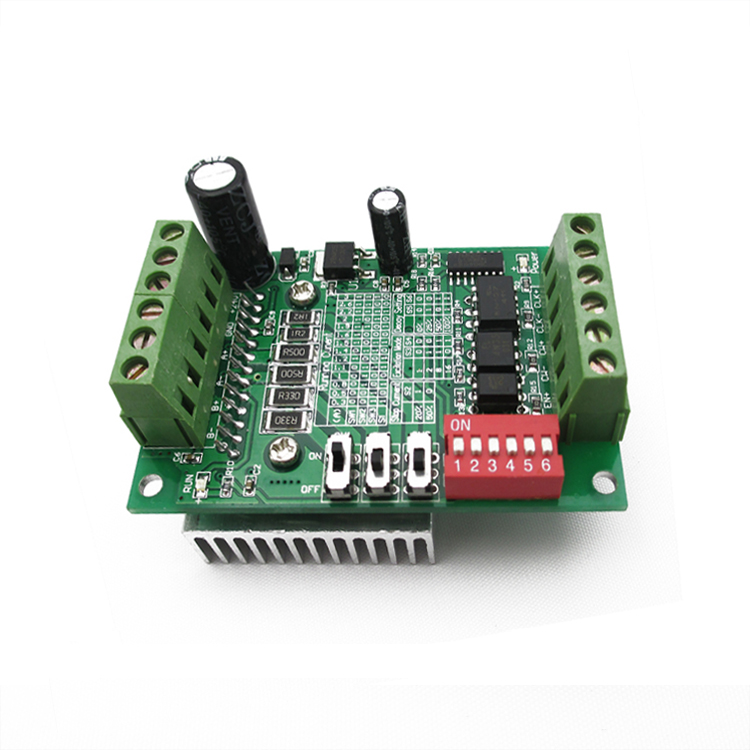

Контроллер шагового двигателя
Цена: 570 руб
Доставка:
Забрать из офиса |
До 20:00 (пн-пт), 16:00 (сб) |
Доставка в салон Евросеть/Связной |
От 2 дней |
Доставка в пункт выдачи |
От 1 дня |
Отправим Почтой России |
Через 1 день |
Характеристики Контроллер шагового двигателя
Артикул | 0302049017 |
Описание
Микросхема контроллера: TB6560

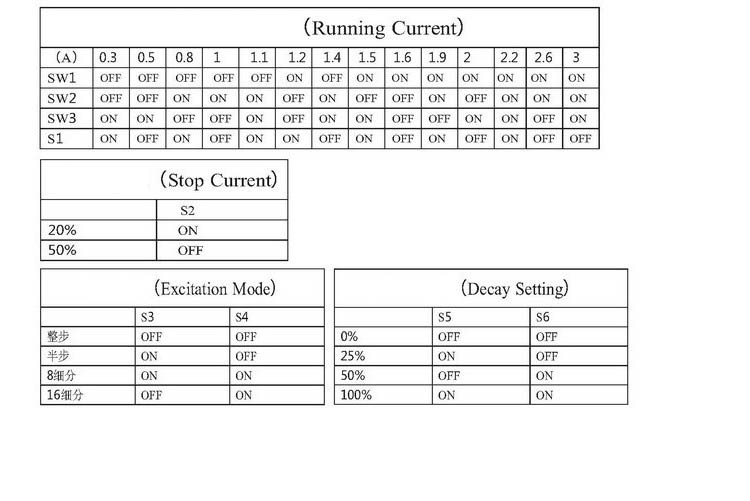

- ток удержания 25%,50%,100% в процентах от тока номинального драйвера
- ток рабочий 25%, 50%, 75%, 100% в процентах от тока номинального драйвера
- выбрать шаг двигателя (микрошаг) 1, 1/2, 1/8, 1/16
Максимальный ток: 3А (3,5А в пике)
Рабочее напряжение: 10-35 Вольт
Полная гальваническая развязка

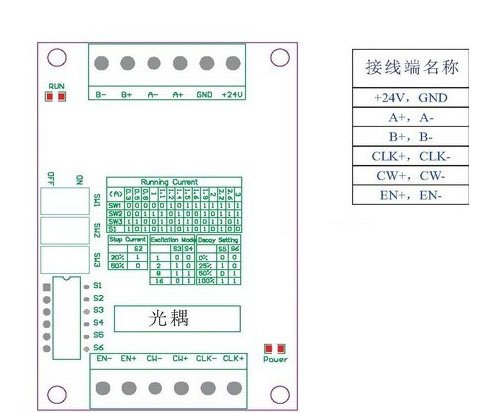

Рабочий режим настраивается с помощью переключателей
Габариты 75 x 50 x 35 мм
Дополнительная информация
http://mypractic.ru/drajver-shagovogo-dvigatelya-tb6560-v2-opisanie-xarakteristiki-rekomendacii-po-ekspluatacii.html - подробная инструкция
• Предназначен для управления двух фазными биполярными шаговыми двигателями.

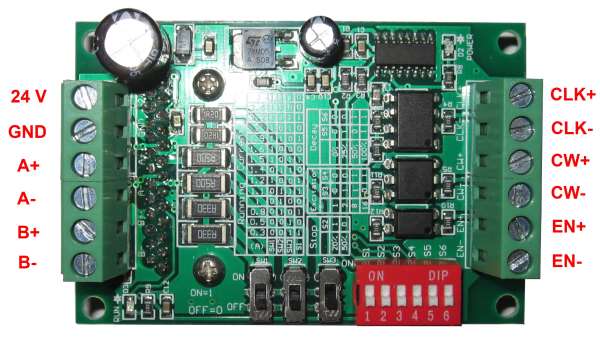

• Имеет гальванически развязанный интерфейс STEP/DIR.
• Обеспечивает стабилизацию фазных токов двигателя на заданном уровне. Максимальный ток фазы до 3 А, устанавливается дискретно переключателями на плате.
• Имеет следующие режимы управления двигателем:
• шаговый;
• полушаговый;
• микрошаговый 1/8 шага;
• микрошаговый 1/16 шага.
• В микрошаговом режиме обеспечивает форму фазных токов близкой к синусоидальной, что снижает шумы и вибрации. Обеспечивает 4 режима спада тока обмоток.
• Имеет встроенную защиту от перегрева.
• Есть режим снижения тока для удержания ротора при остановке двигателя.
