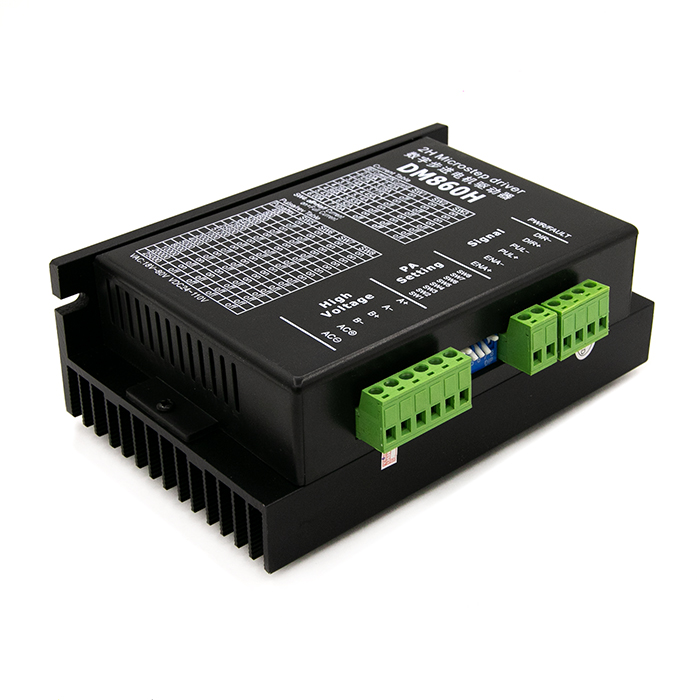

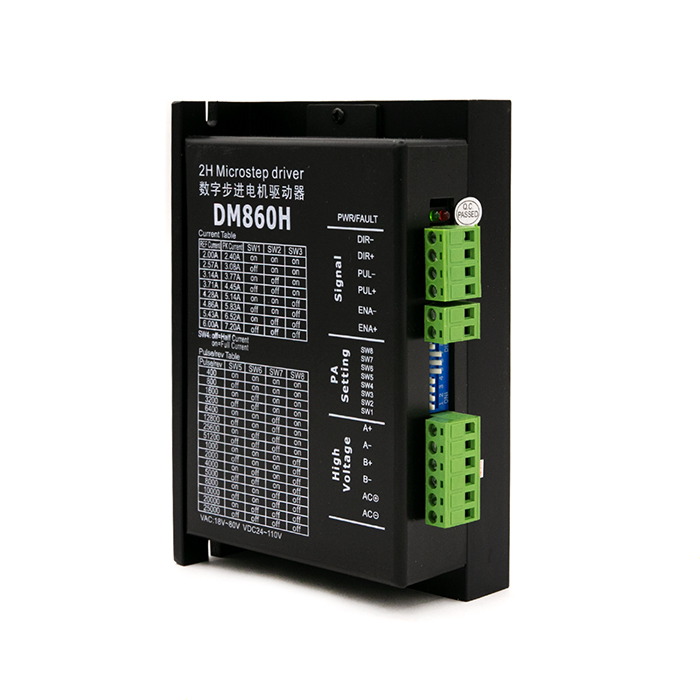

Драйвер шагового двигателя DM860H - предназначен для управления биполярным шаговым двигателем с номинальным напряжением от 24В до 110В и пиковым током до 7,2А. Драйвер оснащен защитой от перегрева, от повышенного напряжения и от перегрузки по току. Все входы управления имеют оптическую развязку. На радиаторе драйвера установлен вентилятор принудительного охлаждения.
Характеристики:
Напряжение шагового двигателя: 24-110В постоянного тока;
Драйвер позволяет запитать ШД от напряжения 18-80В переменного тока.
Рабочий ток шагового двигателя: до 6,0А;
Пиковый ток шагового двигателя: до 7,2А;
Микрошаг: 2 / 4 / 8 / 16 / 32 / 64 / 128 / 5 / 10 / 20 / 25 / 40 / 50 / 100 / 125;
Напряжение на управляющих входах: 5-24В.
(напряжение выше 5В подаётся через ограничительный резистор, см. схему);
Сигналы управления: PUL/DIR (STEP/DIR);
Частота импульсов PUL (STEP): до 200кГц;
Контроллер шагового двигателя DM860H
Бесплатная доставка по всей России*
Возможно забрать из офиса до 20:00 (пн-пт), до 16:00 (сб)
Цена: 2890 руб
На складе: 51 шт
Доставка:
| Забрать из офиса |
| До 20:00 (пн-пт), 16:00 (сб) |
| Доставка в салон Евросеть/Связной |
| От 2 дней |
| Доставка в пункт выдачи |
| От 1 дня |
| Отправим Почтой России |
| Через 1 день |
Характеристики Контроллер шагового двигателя DM860H
| Артикул | 0302052032 |
Описание
Характеристики:
Напряжение шагового двигателя: 24-110В постоянного тока;
Драйвер позволяет запитать ШД от напряжения 18-80В переменного тока.
Рабочий ток шагового двигателя: до 6,0А;
Пиковый ток шагового двигателя: до 7,2А;
Микрошаг: 2 / 4 / 8 / 16 / 32 / 64 / 128 / 5 / 10 / 20 / 25 / 40 / 50 / 100 / 125;
Напряжение на управляющих входах: 5-24В.
(напряжение выше 5В подаётся через ограничительный резистор, см. схему);
Сигналы управления: PUL/DIR (STEP/DIR);
Частота импульсов PUL (STEP): до 200кГц;
Дополнительная информация
Подключение:

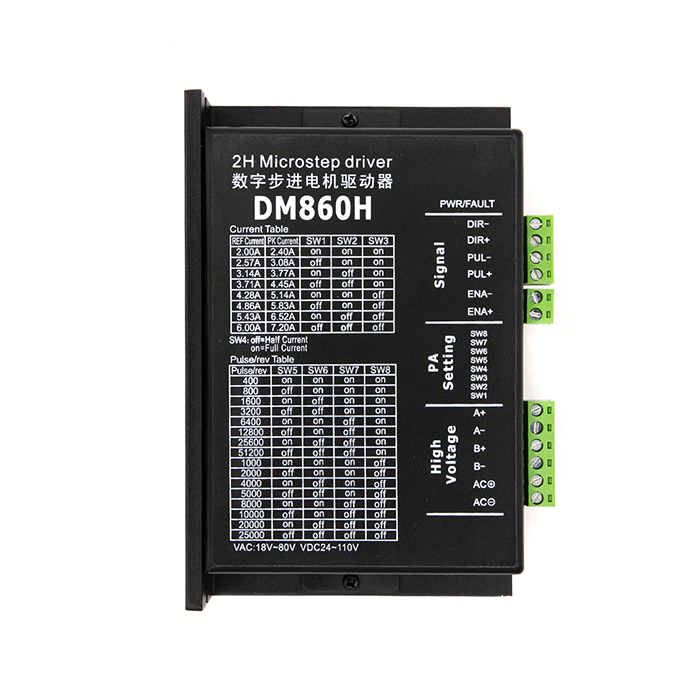

Назначение силовых выводов колодки «High Viltage»:
«AC+» и «AC-» - Вход напряжения питания шагового двигателя;
«A+» и «A-» - Подключение первой обмотки шагового двигателя;
«B+» и «B-» - Подключение второй обмотки шагового двигателя.
Подключение обмоток двигателя к драйверу зависит от количества выводов у двигателя.
Биполярные двигатели с 4 выводами подключаются по схеме А. Двигатели с 6 выводами подключаются по схеме Б или В. Двигатели с 8 выводами подключаются по схеме Г или Д.
Запрещается подключать или отключать обмотки двигателя на включенном драйвере!
