Характеристики Модуль 2х H-мостов

Артикул 0302049010

Описание

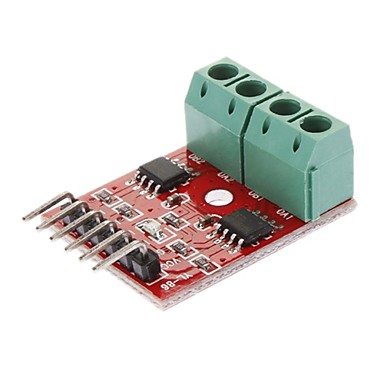

Драйвер двигателя L9110S — с его помощью можно контролировать вращение 2-х независимых коллекторных моторов постоянного тока или одного 4-х проводного 2-х фазного шагового двигателя.
Характеристики
•    Входное напряжение: 2.5-12 В;
•    Допустимый ток на канал: 800 мА;
•    Максимальный кратковременный ток: 1500 мА;
•    Поддержка DC двигателей: 2 шт;
•    Поддержка шагового двигателя: 1 шт;
•    Поддержка прямого подключение к выходам контроллера Arduino;
•    Рабочая температура: 0-80°C;
•    LED подсветка, как индикатор питания;
•    Размеры: 30 x 24 x 14 мм;

Дополнительная информация

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

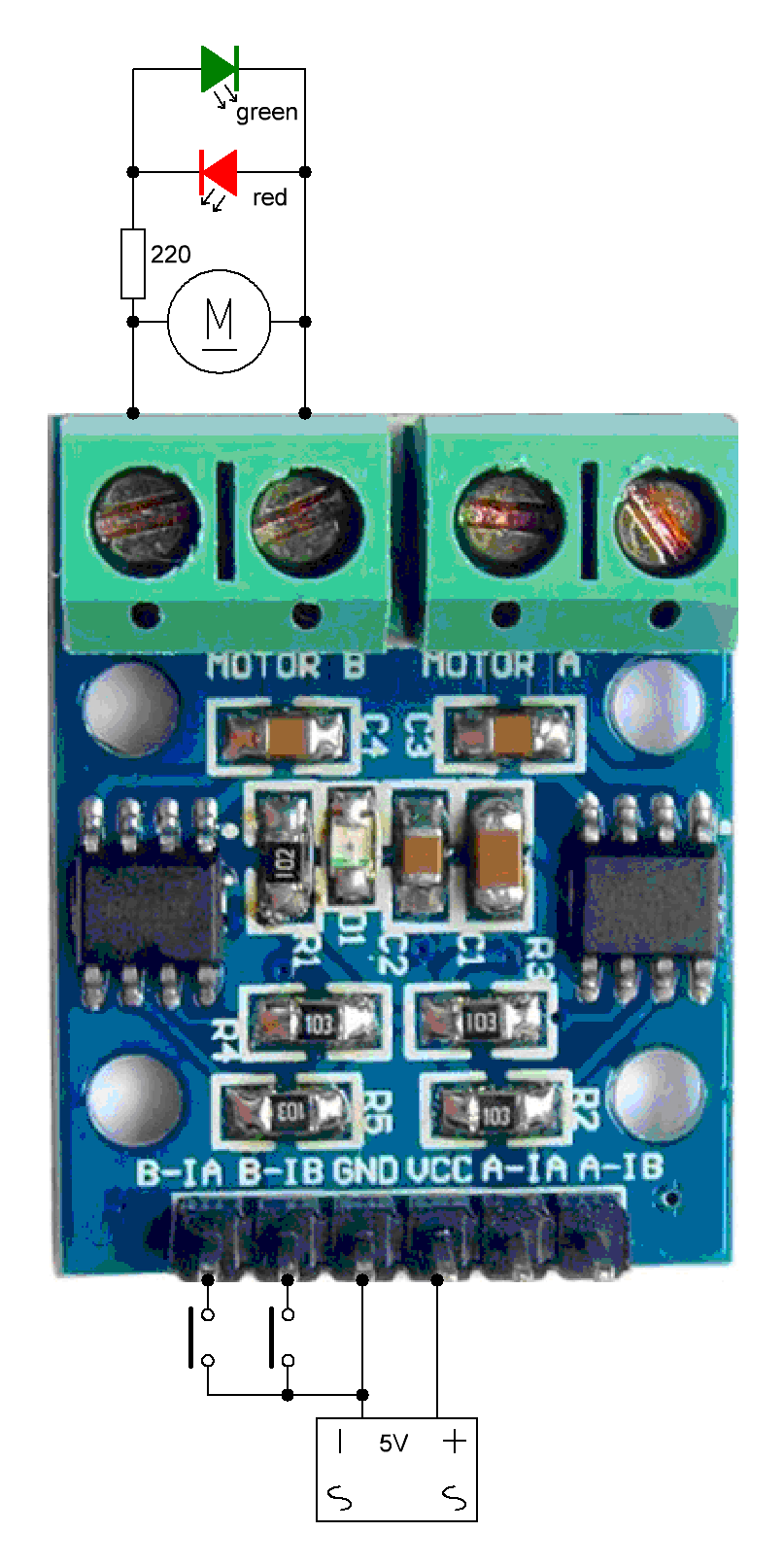

Драйвер двигателя L9110S имеет два интерфейса - для подключения питания микроконтроллера и управляемых устройств:
Интерфейс для подключения управляемых устройств:
Состоит из двух элементов: MOTOR A, MOTOR B;
Интерфейс для подключения питания и управляющих сигналов:
Имеет 6 контактов:
• VCC — 5В;
• GND — GND;
• A - IA — выход 1 Мотора А;
• A - IB — выход 2 Мотора А;
• B - IA — выход 1 Мотора В;
• B - IB — выход 2 Мотора В;
Подробнее о драйвере
Драйвер может работать в двух режимах:
• Режим 1 — управление направлением вращения каждого двигателя по отдельности;
• Режим 2 — управление скоростью вращения двигателей с помощью ШИМ;
Две микросхемы L9110S, установленные на плате, работают по принципу H-моста и используются для смены полярности и питания двигателя.
