Модуль генератора на AD9850

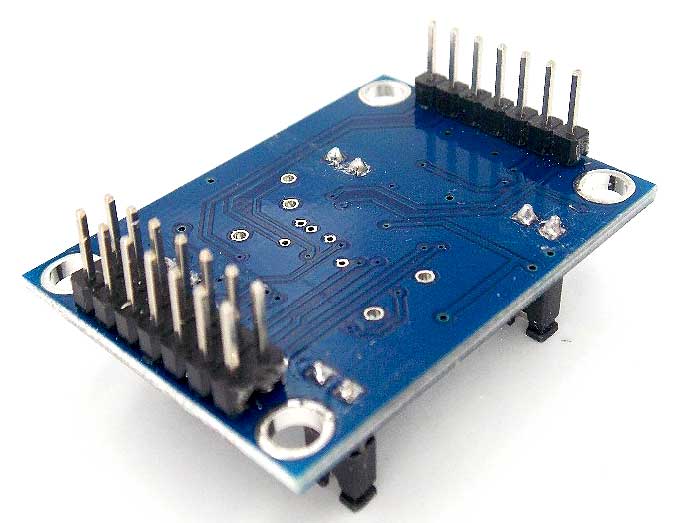

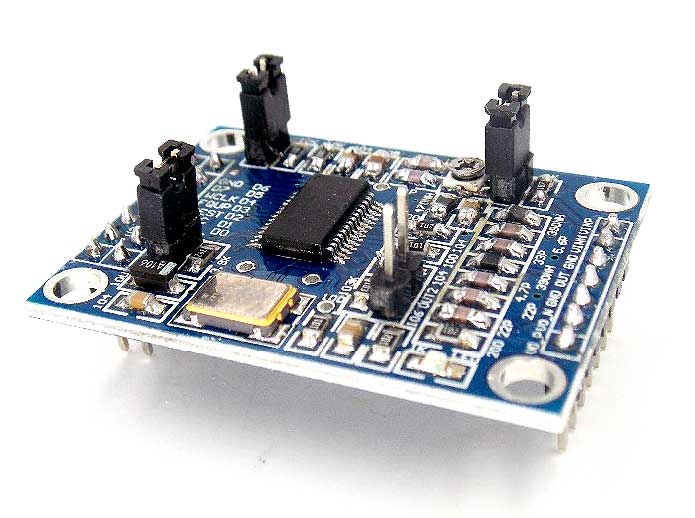

Модуль генератора на AD9850 Модуль генератора на AD9850 Модуль генератора на AD9850
Бесплатная доставка по всей России*

Цена: 2073 руб

Нет на складе

Характеристики Модуль генератора на AD9850

Артикул 0302049055

Описание

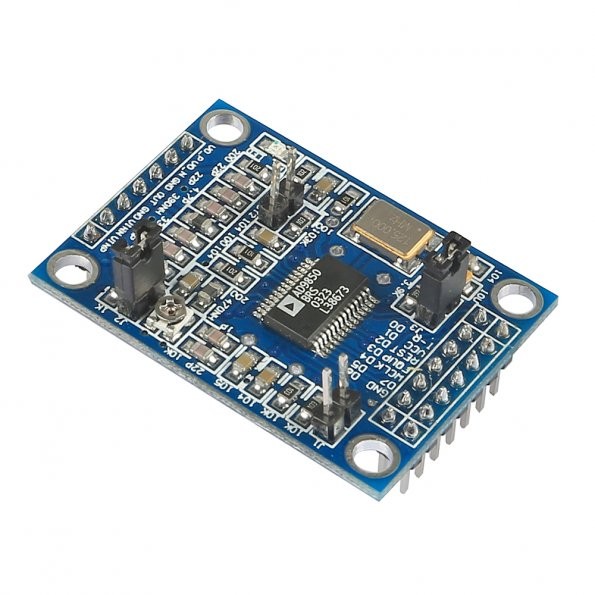

Модуль функционального генератора на основе микросхемы AD9850
Частота 0-40МГц

• частота генерации от 0,029 Гц до 40 МГц;
• 2 отдельных выхода : синусоида и меандр;
• прямоугольная волна: 0-1 МГц.
• после 20-30 МГц частоты гармоник возрастают и теряется чистота сигнала;
• количество разрядов ЦАП – 10;
• выходной ток ЦАП – до 10,24 мА при напряжении ограничения 1,5 В;
• встроенный компаратор для получения двух оппозитных ТТЛ выходов;
• возможность цифрового управления частотой как по параллельному, так и по последовательному интерфейсу (выбор с помощью перемычки) ;
• напряжение питания – 5 В;
• потребляемый ток до 96 мА;
• размер платы 42 х 30 мм;

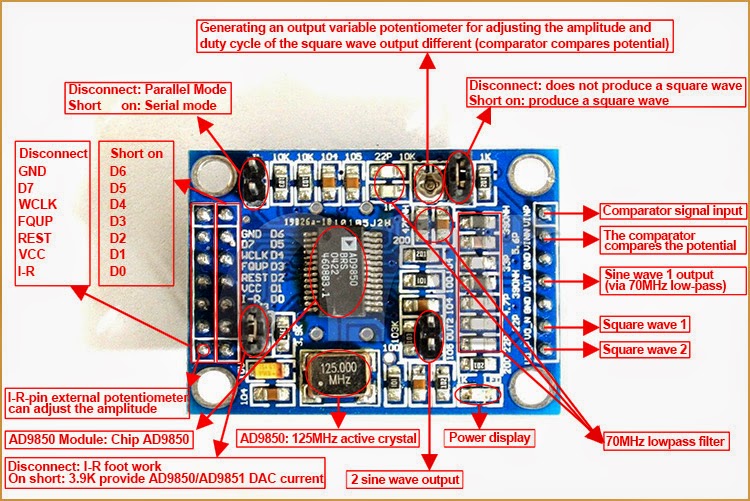

Дополнительная информация

1 – выбор режим передачи данных (последовательный (установлена перемычка) и параллельный режим);
2 – микросхема AD9850;
3 – контакты модуля:
4 – выбор питания модуля (3.3 В или 5 В);
5 – кварцевый генератор 125 MHz;
6 – выход выдачи меандра (есть (убрана перемычка));
7 – контакты модуля:
8 – переменный резистор для регулировки опорного входного напряжения компаратора;
9 – светодиод индикации питания модуля;
10 – выход выдачи сигнала синусоиды.


Рассмотрим управление модулем с платы Arduino. Модуль имеет два режима передачи данных: последовательный режим и параллельный режим.

Таблица соединения при последовательном режиме передачи данных:

Arduino - DDC на AD9850
GND - GND
3,3 В - VCC
D8 - BitData (D7)
D9 - CLK
D10 - FQUP
D11 – REST

Управляем частотой выходного сигнала потенциометром, подключенным к аналоговому входу Arduino A0. Используем Arduino-библиотеку EF_AD9850.
