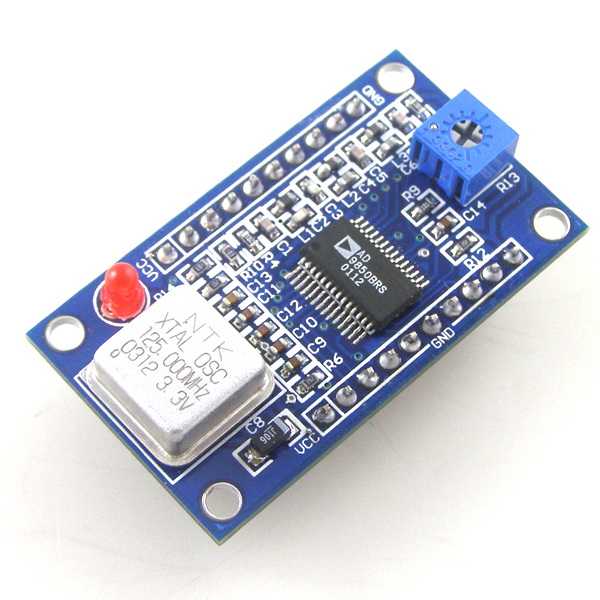

Основные технические характеристики AD9850 (при напряжении питания 5В).
2 выходных сигнала
Диапазон генерируемых частот от 0Hz  до 40 МНz, в пределах которого можно получить любое значение частоты с точностью 1Hz
Частота тактового генератора, МНz:                                               1…125
Максимальный потребляемый ток (при fin=125 МГц), мА                      95
Число разрядов ЦАП                                                                              10


Этот модуль может выводить синусоиду или меандр.
Особенности:
2 выхода синусоиды и 2 выхода меандра..
AD9850 работает в диапазоне частот: 0-40 МГц.
после 20-30 МГц частоты гармоник возрастает, сигнал будет все меньше и меньше в чистоте.
Прямоугольный сигнал на выходе (Меандр) получается в диапазне: 0-1 МГц.
Режим параллельного и последовательного ввода данных может быть выбран с помощью перемычек.
Синтезатор частот AD9850 использует кварцевый генератор на 125 МГц.
Размер платы: 42х30 мм.
Вес: 7 г.

Предназначен для подготовленных радиоюбителей, знакомы с програмированием и работой синтезаторов частот.
