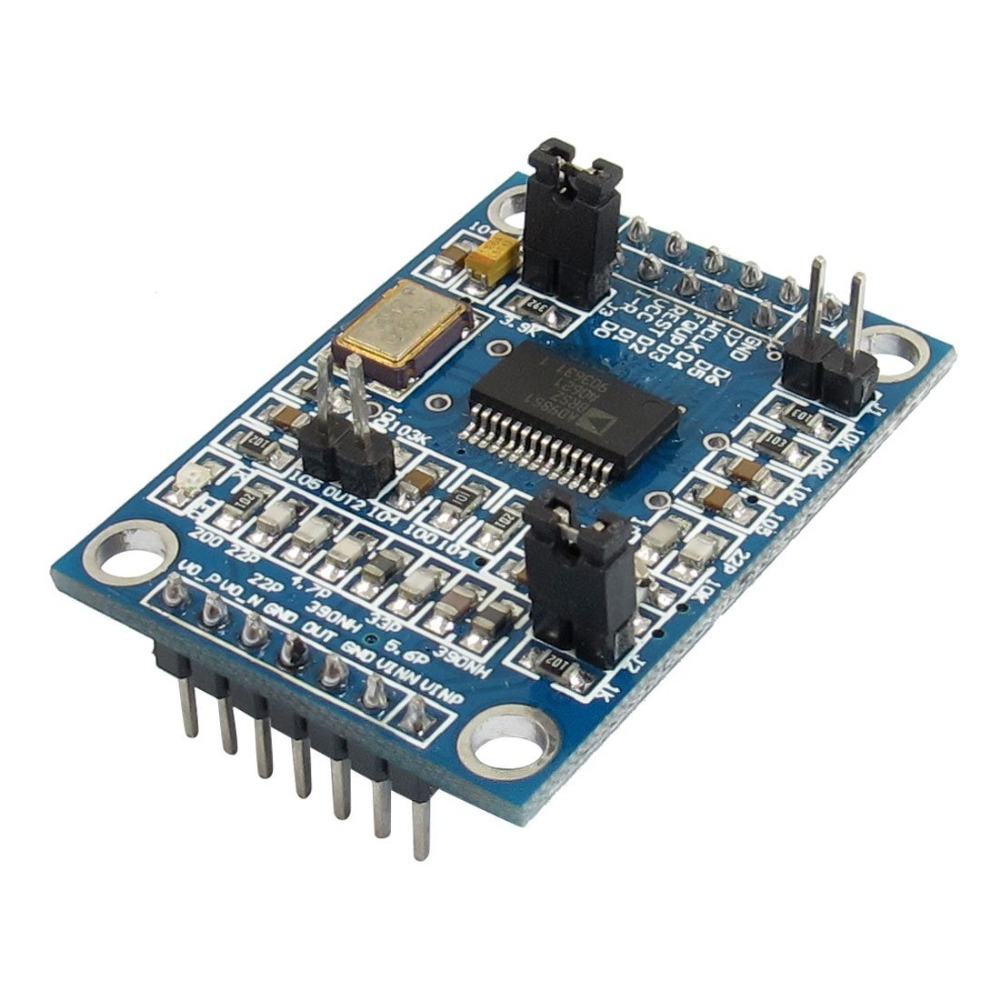

Модуль генератора на AD9851

Бесплатная доставка по всей России*
Возможно забрать из офиса до 20:00 (пн-пт), до 16:00 (сб)

Цена: 2807 руб

На складе: 10 шт

Доставка:

Забрать из офиса
До 20:00 (пн-пт), 16:00 (сб)
Доставка в салон Евросеть/Связной
От 2 дней
Доставка в пункт выдачи
От 1 дня
Отправим Почтой России
Через 1 день

Характеристики Модуль генератора на AD9851

Артикул 0302049057

Описание

Технические характеристики
частота генерации    от 0,029 Гц до 40 МГц;
2 отдельных выхода    синусоида и меандр;
прямоугольная волна    0-1 МГц. после 20-30 МГц частоты гармоник возрастают и теряется чистота сигнала;
количество разрядов    ЦАП – 10;
выходной ток ЦАП    до 10,24 мА при напряжении ограничения 1,5 В;
встроенный компаратор    для получения двух оппозитных ТТЛ выходов;
возможность цифрового управления    частотой как по параллельному, так и по последовательному интерфейсу (выбор с помощью перемычки) ;
напряжение питания    5 В;
потребляемый ток    до 96 мА;
размер платы    42 х 30 мм;
вес    7 г.

Дополнительная информация

Обычно цифровые генераторы частоты, в которых требуемое значение частоты устанавливают с помощью клавиатуры, как правило, выполнены на микроконтроллере, диапазон генерируемых частот ограничен несколькими мегагерцами, а получение точного значения частоты в широких пределах затруднительно.

Данный модуль, построенный на микросхеме AD9850 производства Analog Devices, являющийся полным DDS синтезатором с встроенным компаратором, позволяет расширить диапазон частот от долей герца до 40 МГц. DDS (Direct Digital Synthesizers) - цифровые синтезаторы частоты с прямым синтезом уникальны своей точностью. DDS практически не подвержены температурному дрейфу и старению. Единственным элементом, который обладает свойственной аналоговым схемам нестабильностью, является цифроаналоговый преобразователь (ЦАП).

Благодаря высоким техническим характеристикам в последнее время DDS вытесняют обычные аналоговые синтезаторы частот. Основным преимуществом DDS является очень высокое разрешение по частоте и фазе, управление которыми осущ
