Артикул

0302049048

Бесконтактный считыватель RFID карт (125 кГц EM4100) с интерфейсом UART (TTL).

частота 125 кГц
битрейт 9600 (TTL уровень RS232)
интерфейс Wiegand26 или TTL уровень RS232
потребляемый ток, мА: < 50
дальность считывания, мм:  20…50 (в зависимости от карты/брелка, производителя)
напряжение питания постоянного тока, В: 5 В
диапазон рабочих температур, оС: -10…+70
размеры, мм: 38.5 x 19 x 9

RDM6300 — бесконтактный RFID считыватель предназначен для дистанционного считывания RFID меток стандарта «EM4100» с выходом UART (TTL). Предназначен для применения в системах контроля и управления доступом в домах, квартирах, гаражах и других объектах. «RDM6300» можно устанавливать скрыто в стену или в корпус для настенной установки. В качестве контроллера системы доступа можно использовать микроконтроллер «Arduino». Антенна поставляется в комплекте.

Пример использования http://openhardware.gridshield.net/home/rfid-access-control-using-arduino

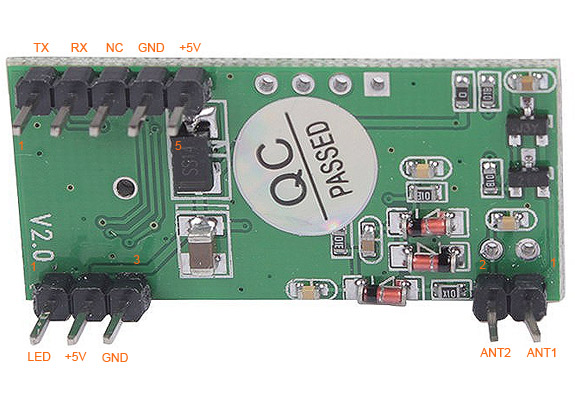

Разъем P1:
1. “TX” – передача данных – можно подключить к D2 пину Ардуино
2. “RX” – прием данных – не используется
3. не применяется
4. “GND” – общий провод
5. “+5V” – “+5 В” постоянного тока
Разъем P2:
1. ANT1 – подключение антенны
2. ANT2 – подключение антенны
Разъем P3:
1. LED
2. +5V (DC) – “+5” В постоянного тока
3. GND – общий
