Универсальный многофункциональный шилд

Бесплатная доставка по всей России*
Возможно забрать из офиса до 20:00 (пн-пт), до 16:00 (сб)

Цена: 499 руб

На складе: 66 шт

Доставка:

Забрать из офиса
До 20:00 (пн-пт), 16:00 (сб)
Доставка в салон Евросеть/Связной
От 2 дней
Доставка в пункт выдачи
От 1 дня
Отправим Почтой России
Через 1 день

Характеристики Универсальный многофункциональный шилд

Артикул 0302049029

Описание

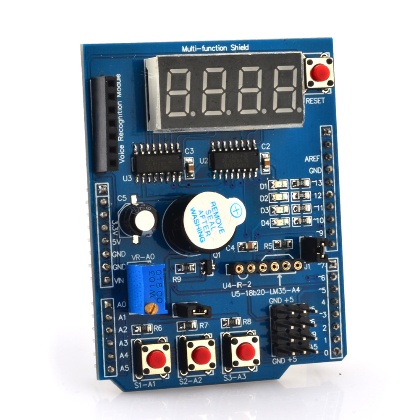

Многофункциональный шилд (Multi-function Shield) для Uno
Описание:
- Четырёх разрядный семисигментный индикатор
- Встроенный разъём для инфракрасного приёмника
- Четыре индикаторных светодиода
- Три раздельных кнопки управления + кнопка reset
- Разъём для модуля распознавания голоса, Bluetooth, либо беспроводного интерфейса
- Разъём для подкулючения сервоприводов
- Разъём для подключения датчика температуры DS18B20, LM35
- Встроенный зумер

Габариты    53 × 68 × 12 mm
Количество светодиодов:    4
Количество кнопок:    3

Дополнительная информация

https://github.com/PaulStoffregen/TimerOne - библотека
http://publicatorbar.ru/2017/12/21/arduino-multi-function-shield/ - пример работы
Эта плата расширения совсем не зря зовётся многофункциональной. На ней присутствует семисегментный четырёхразрядный индикатор. Он может выводить любые цифровые значения и некоторые другие символы. Чаще всего это время, напряжение, температура и т.д.
Индикатор снабжён сдвиговым регистром и управляется по интерфейсу SPI.
Также на шилде находится пьезодинамик, который можно использовать для уведомления о каких-либо действиях, например, озвучивать нажатия кнопок. Кнопки на плате тоже есть, всего их 4, одна дублирует кнопку рестарта на Arduino, другие – пользовательские (подключены к контактам A1, A2 и A3).
Значение напряжения на аналоговом входе A0 можно регулировать с помощью встроенного многооборотного потенциометра на 10 кОм. Так можно, к примеру, управлять яркостью светодиодов, которые тоже можно найти на плате. Они подключены к выводам Arduino D10, D11, D12, D13.
