Артикул

0302045007

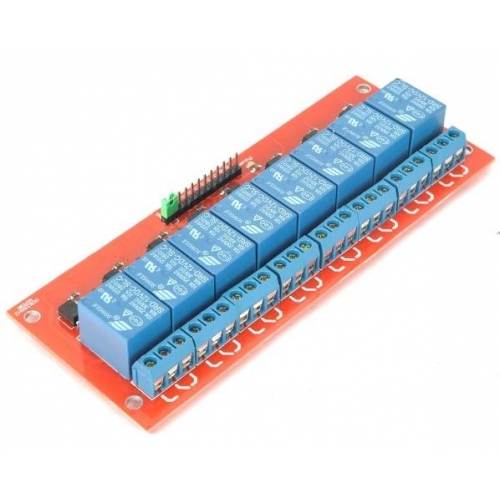

Модуль 8-и реле 5 Вольт
Характеристики
Напряжение питания: 5 В
Потребляемый ток: 15 мА - 20 мА
Сигнал включение: 0 В (низкий уровень)
Количество реле: 8 шт.
Тип реле: электромеханическое
Номинальный ток нагрузки: 10 А
Напряжение коммутации: до 250 В (переменный) и 30 В (постоянный)
Входной сигнал цифровой логический
Стандартный интерфейс контроллеров Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic или с компьютера
Светодиодная индикация состояния каждого реле
Размер: 141 x 50 x 18.5 мм

Питание релейного модуля осуществляется или от управляющего устройства, или от внешних источников питания (блоков питания, батарей). Если вам нужна полная оптическая изоляция подключите VCC к выходу +5В Arduino, но не подключайтесь к Gnd. Уберите джампер VСС JD_VCC. Подключите отдельные +5В к выводу JD_VCC и Gnd с платы – это даст питание для транзисторов и обмотки реле.
Если же вам достаточно изоляции реле, то можно просто запитать модуль от выводов Arduino +5В и Gnd и оставить джампер VСС JD_VCC на своем месте.

Обозначение выводов модуля
Вывод с меткой «VCC» –> плюс питания. На него должно подаваться напряжение питания 5 В.
Вывод с меткой «IN1» –> вход управляющего сигнала реле 1.
Вывод с меткой «IN2» –> вход управляющего сигнала реле 2.
Вывод с меткой «IN3» –> вход управляющего сигнала реле 3.
Вывод с меткой «IN4» –> вход управляющего сигнала реле 4.
Вывод с меткой «IN5» –> вход управляющего сигнала реле 5.
Вывод с меткой «IN6» –> вход управляющего сигнала реле 6.
Вывод с меткой «IN7» –> вход управляющего
