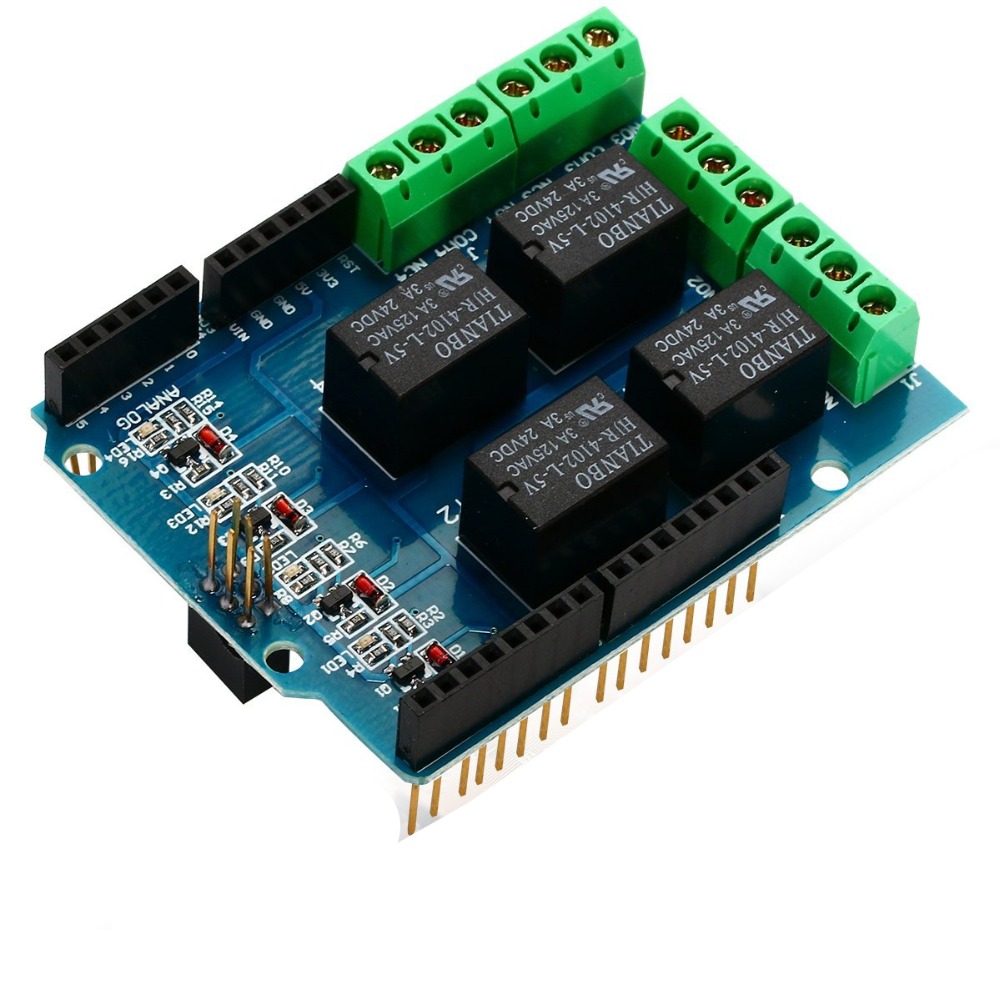

Relay Shield v1.0 5V

Бесплатная доставка по всей России*
Возможно забрать из офиса до 20:00 (пн-пт), до 16:00 (сб)

Цена: 479 руб

На складе: 9 шт

Доставка:

Забрать из офиса
До 20:00 (пн-пт), 16:00 (сб)
Доставка в салон Евросеть/Связной
От 2 дней
Доставка в пункт выдачи
От 1 дня
Отправим Почтой России
Через 1 день

Характеристики Relay Shield v1.0 5V

Артикул 0302045019

Описание

•    Номинальное коммутируемое напряжение: 120VAC/24VDC
•    Максимальное коммутируемое напряжение: 240VAC/60VDC
•    Максимальный коммутируемый ток: 3А
•    Максимальная коммутируемая мощность: 360VA/90W
•    Номинальное рабочее напряжение: 5V
Из схемы видно что сшилд занимает 4,5,6 и 7 выходы arduino, которые соединены с базами ключевых транзисторов, которые управляют реле и со светодиодами для индикации.

Дополнительная информация

Может быть подключен к основной плате, которая совместима с Arduino;
4-канальное реле, интерфейс подставки Arduino Shield; 3-M3 резьбовое отверстие, прост в установке;
Управляемый 5V / 3.3V нормально разомкнутым контактом;
С красным светодиодным индикатором на борту;
Примечание: Пожалуйста, избегайте короткого замыкания зеленого контакта на корпусе, подключая его к основной плате Arduino UNOПлата расширения для управления мощными нагрузками.
Напряжение питания: 4,75 ~ 5 В; Потребляемая мощность (при напряжении 5 В): 180 мА; Время открытия и закрытия в минуту: 30 раз; Максимальное преобразовательное напряжение каждого канала: AC 125V / DC 24V; Каждый канал максимальный преобразует ток: 3A
