Артикул

3007301050

Рабочее напряжение модуля:    12 В
Максимальное напряжение нагрузки:    30 В, 250 В
Максимальный ток на канал:    10А
Сопротивление обмотки реле:    70 Ω ±10%
Сопротивление изоляции реле:    выше 100 МОм
Время срабатывания реле при включении:    до 10 мс
Время срабатывания реле при выключении:    до 5 мс
Скорость механических переключений:    до 300 операций/мин
Рабочая температура:    -25..+70 °C
Рабочая влажность:    45..85%
Размеры:    25х45 мм

Реле - это электромагнитное переключающее устройство, регулирующее работу управляемых объектов при поступлении сигнала с любого микроконтроллера, будь это Arduino, Raspberry Pi и т.д. Реле выступает, своего рода, усилителем сигнала, т.е. при помощи небольшой подачи электричества на это устройство, замыкается более мощная цепь. Реле применяются во всех отраслях промышленности и обслуживающей сферы, к ним относится и обустройство «умного дома».

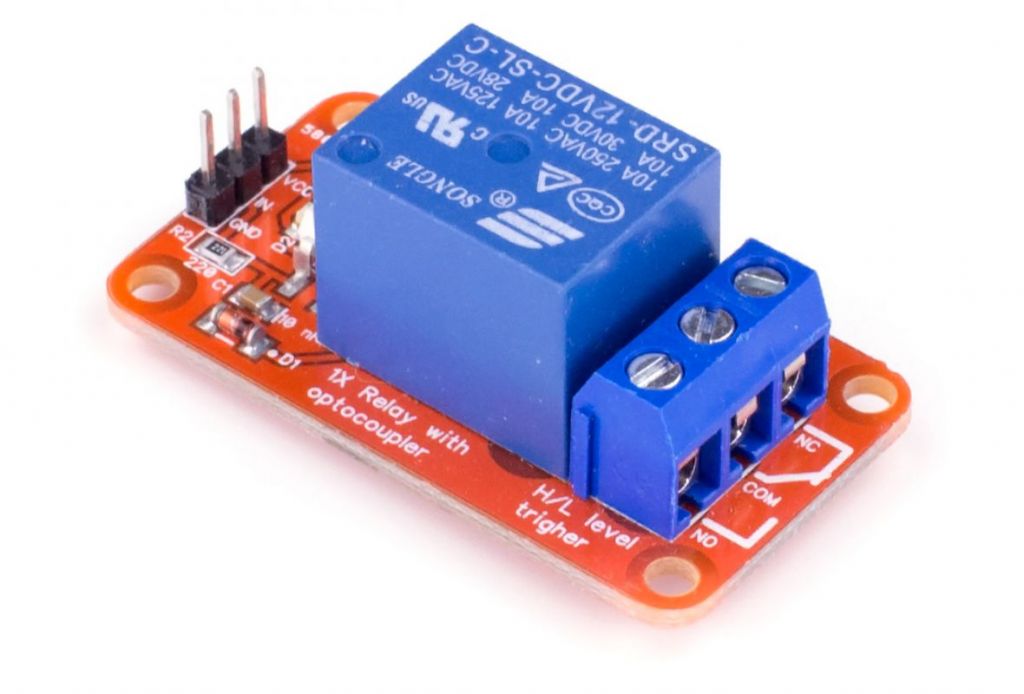

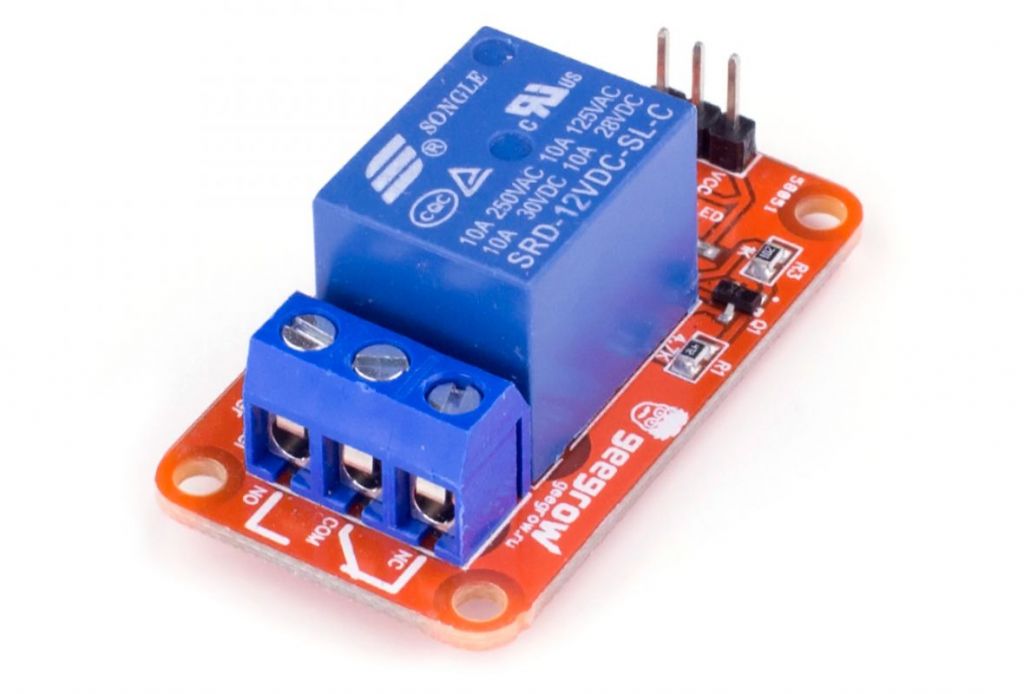

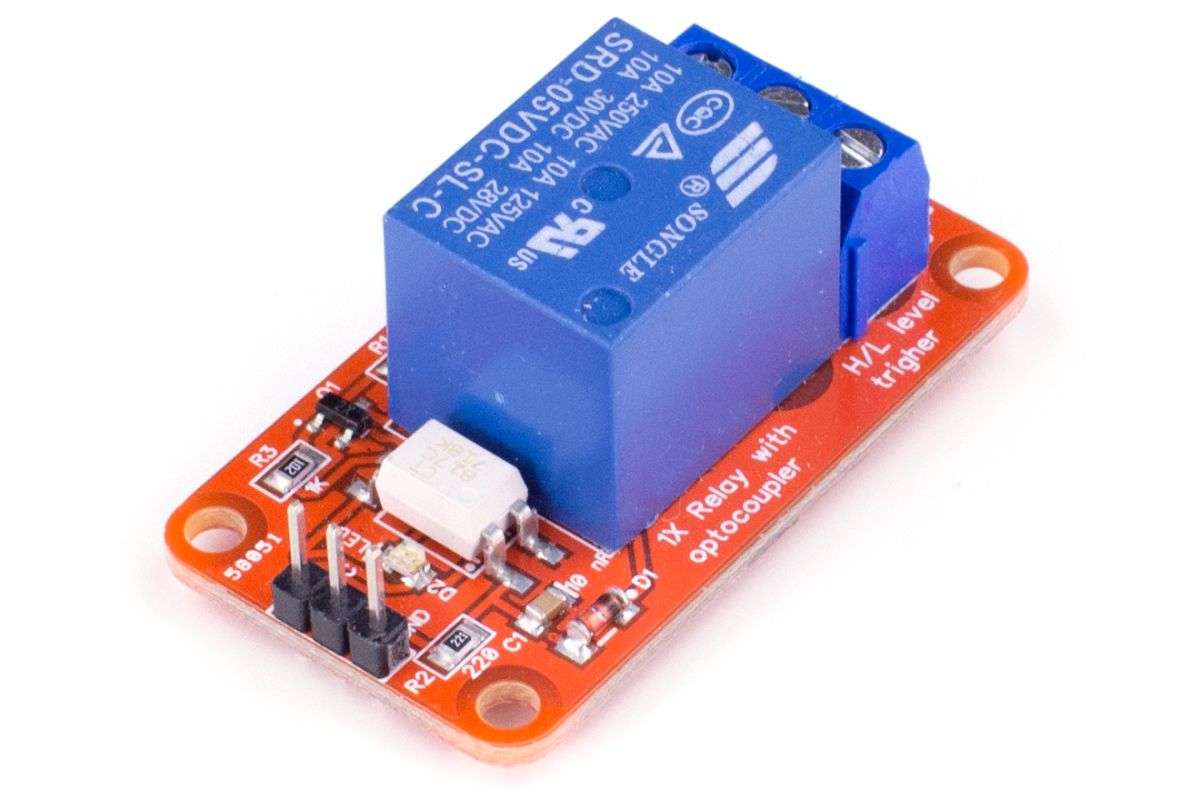

Модуль представляет собой функционально законченную конструкцию, и содержит всю электронную обвязку необходимую для управления реле. Так что Вам уже не нужно беспокоиться об этом при подключении, достаточно просто подать питание и подключить нагрузку. На модуле расположен светодиод, который всегда подскажет — замкнуто реле или нет.

Реле срабатывает когда на вход модуля подаётся логическая единица. При этом управление производится через встроенный ключ, что даёт возможность использовать в качестве управляющего сигнала любое напряжение от 3 до 5 вольт.

Подключение

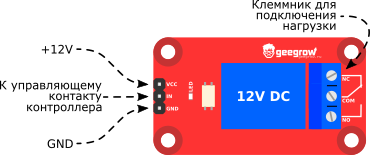

Релейный модуль подключается к управляющему устройству макетными проводами или шлейфом:
VCC — напряжение питания 12 В
IN — подключается управляющий контакт контроллера (логическая 1 или 0)
GND — соединяется с одноименным выводом управляющего устройства
Клеммник предназначен для подключения нагрузки, которая будет замыкаться и размыкаться.
