Общие сведения
Датчик качества воздуха CCS811 — датчик, определяющий значение eCO2 (эквивалент значения концентрации углекислого газа), значение летучих органических веществ в воздухе (TVOC), а так же температуру.

Характеристики
Диапазон измеряемой концентрации eCO2: 400…8192 ppm;
Диапазон измеряемых величин TVOC: 0…1187 ppb;
Диапазон рабочих температур: -40…+85 °C;
Интерфейс: I2C(400 кГц);
Напряжение питания: 1,8…3,3 В;
Период опроса: 0,25/ 1/10/ 60 с;
Потребляемая мощность (1,8 В): 0,034 мВт (Mode 0); 46 мВт (Mode 1 и 4); 7 мВт (Mode 2); 1,2 мВт (Mode 3);
Размер: 14мм х 20мм

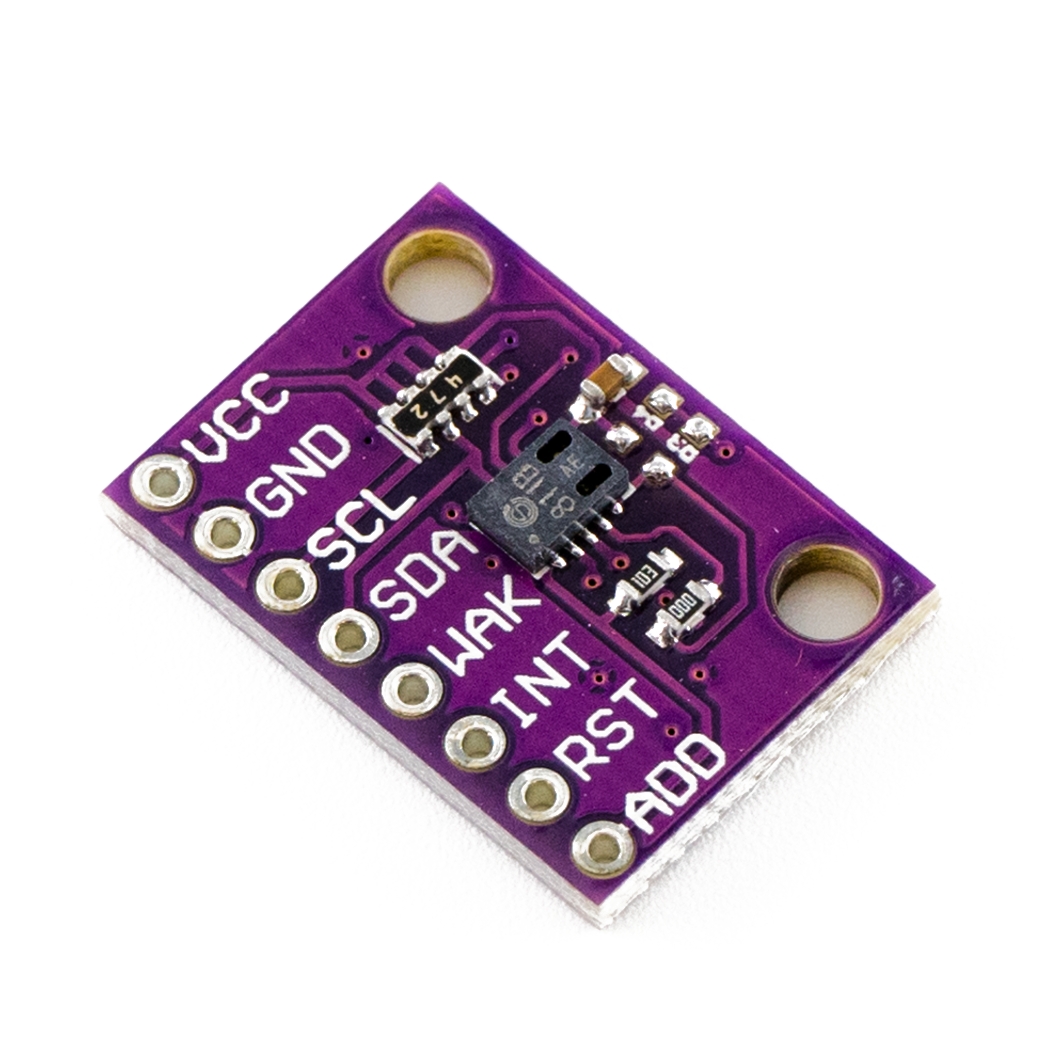

Подключается датчик к микроконтроллеру по шине I2C используя 5 контактов VCC, GNG, SCL, SDA, WAK.

Важно заметить, что у датчика существует некоторый "первичный период использования" (48 часов), в течении которого он должен работать бесперебойно. Этот период считается калибровочным. После этого датчик переходит в рабочий режим. В этом режиме для получения реальных показаний датчику требуется, в среднем, 20 минут с момента подачи на него питания.

Питание
Входное напряжение питания 3,3 В постоянного тока, подаётся на выводы VCC и GND модуля.

Подробнее о датчике
Датчик состоит из 2 частей: встроенный микроконтроллер и датчик MOX (Metal Oxide Semiconductor). Микроконтроллер обеспечивает опрос датчика, передачу данных по шине I2C и управление питанием. Датчик поддерживает несколько режимов питания. Сверхнизкое энергопотребление датчика позволяет использовать его в системах с батарейным питанием.

Данный датчик может использоваться в системах вентиляции для определения уровня TVOC и eCO2 и автоматического провет
