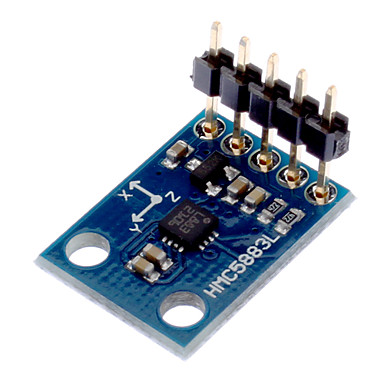

GY-273 - 3х осевой магнитный компас HMC5883L

Бесплатная доставка по всей России*
Возможно забрать из офиса до 20:00 (пн-пт), до 16:00 (сб)

Цена: 256 руб

На складе: 20 шт

Доставка:

Забрать из офиса
До 20:00 (пн-пт), 16:00 (сб)
Доставка в салон Евросеть/Связной
От 2 дней
Доставка в пункт выдачи
От 1 дня
Отправим Почтой России
Через 1 день

Характеристики GY-273 - 3х осевой магнитный компас HMC5883L

Артикул 4501001031

Описание

Характеристики
•    Питание: 3 - 5В;
•    Потребление тока: 100 мкА;
•    Интерфейс: I2C;
•    Диапазон рабочих температур: от -40 ° C до + 85 °С;
•    Габариты: 18,5 мм × 13,5 мм × 1,1 мм;
Подключение
•    Выводы SDA и SCL модуля подключаются к аппаратной шине I2C Arduino.
•    Выводы GND, VDD являются выводами питания (вывод VDD - питание модуля +3,3 В или 5 В)
•    Выводы DRDY используется для прерывания, сигнализирует о готовности данных.

Дополнительная информация

Подробнее о компасе
Датчик GY-273 разработан на основе чипа QMC5883L. Трехосевой магнито-резистивные датчики. Широкодиапазонное рабочее напряжение (от 3 В до 5 В). Энергопотребление (100 мкA). Точность 1 ° до 2 ° градусов. Интерфейс I2C со стандартным и быстрым режимами. Широкий диапазон магнитного поля.
Для работы с компасом рекомендуем вам воспользоваться библиотекой DFRobot_QMC5883.
Примеры
Считывание показаний датчика и вывод их в радианах и в градусах в монитор порта.
Таблица подключения выводов датчика:
• SDA - подключается к линии данных SDA шины I2C или к выводу A4 Arduino UNO.
• SCL - подключается к линии тактирования SCL шины I2C или к выводу A5 Arduino UNO.
• GND - подключается к выводу GND Arduino UNO.
• VDD - подключается к выводу 5V Arduino UNO.
• DRDY - не используются.
