Модуль датчика CO MQ-7

Модуль датчика CO MQ-7
Бесплатная доставка по всей России*
Возможно забрать из офиса до 20:00 (пн-пт), до 16:00 (сб)

Цена: 137 руб
Цена от 5 шт: 119 руб

На складе: 42 шт

Доставка:

Забрать из офиса
До 20:00 (пн-пт), 16:00 (сб)
Доставка в салон Евросеть/Связной
От 2 дней
Доставка в пункт выдачи
От 1 дня
Отправим Почтой России
Через 1 день

Характеристики Модуль датчика CO MQ-7

Артикул 4501001047

Описание

•    Напряжение питания: 5 В;
•    Потребляемый ток: 160 мА;
•    Диапазон чувствительности: 10 – 10000 ppm;
•    Напряжение нагревателя: 1,5 – 5В;
•    Время накала нагревателя: 60 – 90 сек;
•    Сопротивление нагревателя: 31 Ом;
•    Мощность нагревателя: 350 мВт;
•    Сопротивление датчика: 2 – 20 кОм;
•    Стандартные рабочие условия:
•    температура: -10 ~ +50°C;
•    влажность: ≤95\%RH;
•    концентрация кислорода: 21\% (стандартные условия);
•    Габариты модуля: 22 х 22 х 17 мм;
•    Вес модуля: 5 г.
Сокращение ppm расшифровывается как parts per million или в вольном переводе "частей на миллион". От процента показатель не отличается, отличается только размерность (1 ppm = 0,0001%). По гигиеническим нормам ppm приблизительно 0,0017% – 170 ppm, выхлопе бензинового двигателя СО может быть до 3% – соответственно 3% = 30.000 ppm.

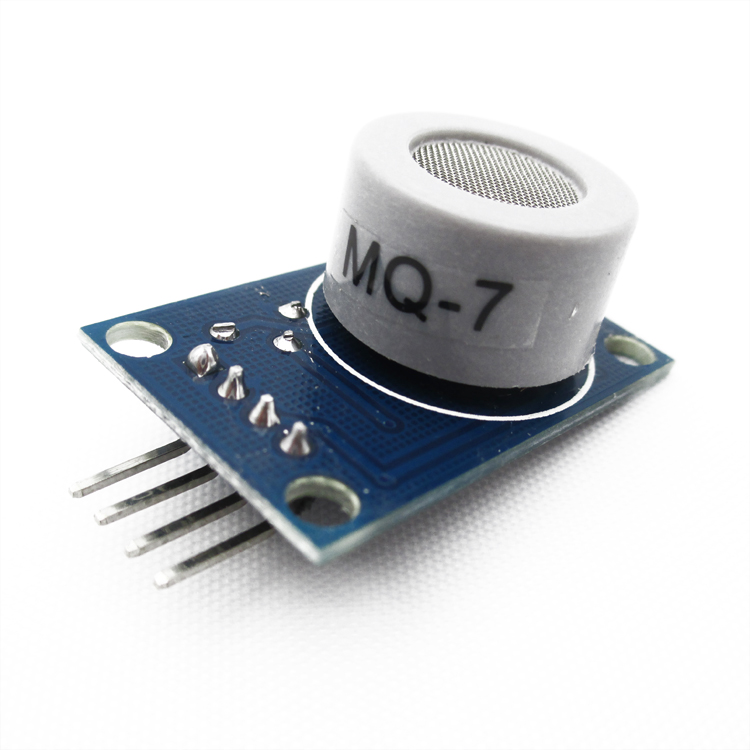

Датчик имеет 4 вывода стандарта 2,54 мм (рисунок 2):
•    VCC — питание 5 В);
•    GND — земля;
•    D0 — цифровой вывод;
•    A0— аналоговый вывод.

Дополнительная информация

Датчик MQ7 — это датчик угарного газа CO. Основным источником выделения СО является сгорание углеродного топлива при недостаточном количестве кислорода. Углерод "не догорает" и вместо углекислого газа CO2, в атмосферу выбрасывается угарный газ CO. Он чрезвычайно ядовит, но при этом не обладает ни цветом, ни запахом. Попав в помещение с угарным газом, вы только по косвенным симптомам поймете, что подвергаетесь воздействию яда. Пользу этого датчика переоценить трудно и он широко применяется в схемах автоматизации.
Основным рабочим элементом датчика является нагревательный элемент, за счет которого происходит химическая реакция, в результате которой получается информация о концентрации газа. Поэтому во время работы сенсор будет горячим. Для получения стабильных показаний новый сенсор необходимо один раз прогреть (оставить включённым) в течение 48 часов. После этого стабилизация после включения будет занимать около минуты. Выдаваемый датчиком аналоговый сигнал пропорционален концентрации угарного газа.
